Cihaz Ekleme

Cihazları ekleyebilir ve belirleyebilirsiniz.

Kabin konumu için taslak teknik resmini açın. Kabine, kanallara, raylara veya aksesuarlara tahsis edilen üretici parçaları, kenetlenebilir panelde görüntülenir.
  1. Aşağıdaki yöntemlerden birini kullanarak kanalları ekleyin:
    • Kabin taslağı > 2B taslak ekle seçeneğine tıklayın.
    • Cihaz referansına sağ tıklayın ve Ekle'ye tıklayın.
    • Cihaz referansına çift tıklayın.
    Üretici parçasıyla ilişkilendirilmiş bir 2B taslak varsa bu taslak eklenir. Hiçbir sembol ilişkilendirilmemişse üretici parçası ölçülendirmeleri kullanılarak genel bir sembol (örneğin bir devre kesici için EW_2D_CircuitBreaker) eklenir.

    Birden çok bileşen seçerseniz Ekleme düzeni iletişim kutusu açılarak ilişkilendirilmiş sembolleri yönetmenize ve 2B taslakların ekleneceği düzeni tanımlamanıza yardımcı olur.

  2. Başka bir sembol eklemek veya bir sembolü düzenlemek için:
    1. Bu üretici parçasıyla ilişkilendirilmiş başka bir sembol seçmek için Başka sembol'e tıklayın.

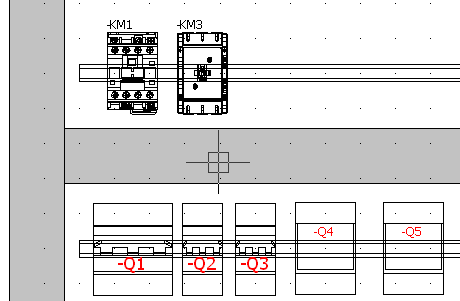

    2. 2B taslağın rotasyon açısını seçin ve 2B taslağın yerleştirme yönünü ayarlayın. Grafik arayüzünde ekleme noktasına tıklayın.
  3. İsteğe bağlı: Elemanları yeni elemanın arkasına yerleştirmek için Arka planı gizle seçeneğini kullanın.

    Cihazı eklerken, kabin eklenirken seçilen ölçek faktörü kullanılır.

  4. İsteğe bağlı: Cihazı kopyalayın.
    Grafik arayüzünde zaten var olan bir cihaz kopyalandığında, orijinalle özdeş yeni bir cihaz otomatik olarak oluşturulur.
  5. İsteğe bağlı: Cihaza sağ tıklayın ve Üretici parçası ekle seçeneğine tıklayın.
    1. Üretici iletişim kutusunda yeni bir referans seçin.
    2. 2B taslağı yerleştirmek için seçimi onaylayın.
