Değeri birden çok metin satırında görüntülenen, var olan (tekli) özniteliğe dayanan bir çoklu öznitelik oluşturabilirsiniz. Öznitelikler sembollerde, antetlerde ve 2B taslaklarda (bloklarda) bulunan özel metin dizeleridir.
Bir Etiket (adları), bir İstem (tanımları) ve bir Değer (görüntülenecek metin) içerirler. Öznitelikler, elektrik projesi bilgilerini veya yazılım veritabanlarını yaymak için kullanılır. Bu veriler bazen şemanın tasarımını aksatabilecek uzun bir metinle gösterilebilir.
-
Çoklu öznitelikler oluşturmak için aşağıdakilerden birini yapın:
-
öğesine tıklayın.
- öğesine tıklayın.
- öğesine tıklayın.
-
Grafik arayüzünde çoklu öznitelik oluşturmak amacıyla dönüştürülecek tekli özniteliği seçin.
Kenetlenebilir panel, oluşturma seçeneklerini gösterecek şekilde değişir.
-
Aşağıdaki alanları güncelleyin:
| Seçenek |
Tanım |
|---|
| Öznitelik sayısı |
Verilerin yayıldığı satırların sayısını girin. |
| Öznitelikler arasındaki uzaklık |
Satırlar arası boşluğu belirtmek için iki öznitelik arasındaki uzaklığı girin. |
| Ekrandaki konumu belirtin |
Öznitelik sayısı ikiden büyükse öznitelikleri birbirinin altına otomatik olarak yerleştirmek için bu seçeneğin işaretini kaldırın. Aksi halde, her öznitelik için bir ekleme noktasına tıklayın. |

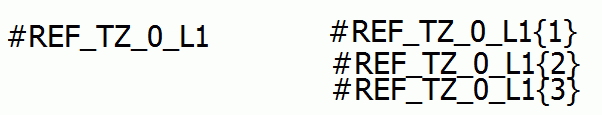

Özniteliğin adı değişir. Sona
{n} soneki yerleştirilir; burada
n,
çoklu öznitelik sıra numarasına eşittir.
Bir çoklu özniteliğin sonraki satırına yayılacak bilgileri girerken, satır ayırıcı olarak | karakterini kullanın; Devre kesici | Tetrapolar | 4P 3B.
