Konum Ana Hattı Ekleme

Konum ana hatları, teknik resimde bir (coğrafi) konumun grafik gösterimini sağlar. Konum ana hattı dikdörtgen olarak gösterilebilir veya çoklu çizgilerle oluşturulabilir, ancak her zaman kapalı olmalıdır.

1. Aşağıdakilerden birini yapın:
   • Şematik > Konum ana hattı öğesine tıklayın.
   • Hat şeması > Konum ana hattı öğesine tıklayın.
2. Ana hattı çizme.
   1. Koordinatları girin: Konum ana hattını grafik alanında noktalara tıklayarak veya koordinatları girerek çizebilirsiniz. Dikdörtgen ana hat kullanıyorsanız dikdörtgenin köşegeni için ikinci bir noktaya tıklayın. Devamlı çizgili ana hat kullanıyorsanız çizginin ikinci noktasına tıklayın ve ardından taslak tamamlanana kadar nokta eklemek için tıklamaya devam edin. Ana hattın son noktasını ilkine bağlamak için kenetlenebilir panelde Kapat'a tıklayın.
   2. Seçenekler: Kenetlenebilir panel, komut çalıştırıldığında modlar arasında geçiş yapmanızı sağlar.
3. "Onboard" seçenekleri.

   Bir açılır liste, ana hat tipini (İnce, Çift ve Dolu) seçmenizi sağlar.

   1. Zig-Zag: SOLIDWORKS Electrical tüm konumun çizilmediğini belirtmek üzere dikdörtgenin alt çizgisine "zig-zag" çizgi yerleştirir. Bu seçenek, çoklu çizgi biçiminde çizilen konum ana hatlarında kullanılamaz.
   2. Konum etiketi: Kenetlenebilir panelde görüntülenen sembolü eklemenizi sağlar. Bu sembol, elektrik projesi konfigürasyonunda kaydettiğiniz sembole karşılık gelir; başka bir sembol eklemek isterseniz Başka sembol öğesine tıklayın.

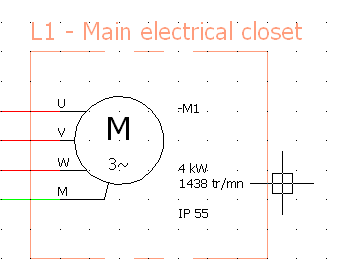

   Ana hattın üst bölümüne otomatik olarak bir lokasyon etiketi yerleştirilir.

   Konum etiketleri, bir sembolle ve bu konuma eklenmiş verileri ya da özellikleri görüntüleyebilen özniteliklerle temsil edilir. Konum etiketleri, konum özelliklerini düzenleme gibi işlemleri yapabileceğiniz bir bağlam menüsü içerir.

4. Konumu seçme.

   Konum ana hattı kapandığında, Konum Seç iletişim kutusu açılır.

   1. Tercih edilen lokasyonu seçin.
   2. Seç düğmesine tıklayın.

      İletişim kutusu kapanır ve teknik resim seçilen lokasyonla otomatik olarak güncellenir. Taslağın içine yerleştirilen bileşenler seçili konumla ilişkilendirilebilir.

   3. Bileşenlerin konumunu değiştirmek veya başlangıçta ilişkilendirilmiş konumu korumak için gerekli seçeneğe tıklayın.
