“作者”选项卡

网格和磁力线帮助您放置和对齐场景中的角色。

图标	命令名称	描述
	在几何图形上创建网格	创建附于几何图形角色局部框架的网格。
	创建网格	在选择的顶点或轴定义的位置创建网格。遵循状态栏提示进行选择。由此产生的网格不与任何角色相关联。
	在几何图形上变形网格	将网格移至几何图形角色的局部框架。不会更改任何角色关联。
	变形网格	将网格移至新位置。不会更改任何角色关联。
	创建磁力线	创建磁力线。
	对齐磁力线	将磁力线与轴对齐（几何图形角色边线或坐标系轴）。

“标记”命令允许您创建和管理增强模型的角色，例如箭头和红线标注。

图标	命令名称	描述
	创建红线标注	添加自由操作的红色标注。在视口中单击并拖动角色。 注: 要更改红线标注颜色，请单击红线标注按钮的下半部分，然后选择一种颜色。此颜色也用于箭头和圆。
	创建折线	创建具有多个段的直线。单击任何次数以创建节点，然后右键单击（或按结束）结束折线。 提示: 按 Alt 检测作为折线节点的圆形中心。 使用网格帮助您创建折线。 创建折线之后： 要移动节点，请拖动锚点。按 Alt 限制移动。 要移动整个折线，请使用自由拖动模式 或其他变换工具。 要调整折线段，请按 Alt 并在自由拖动模式中拖动相邻段。
	添加折线节点	向折线添加段。单击要添加节点的折线。
	移除折线节点	从折线移除段。单击要移除的节点。
	分割折线	将折线分割为多个段。单击要分割的节点。
	合并折线	合并两条折线。单击两端以合并。
	创建混合折线	从选定的边线创建折线。单击任何边线数，然后右键单击以结束折线。边线不需要相邻。
	创建箭头	创建直线箭头。单击以放置箭头，然后单击以放置箭尾。 提示: 要轻松更改箭头的形状和大小属性，只需在视口中拖动锚点即可。锚点行为在箭头类型（直线、直角、圆形）之间而变化。 通过将大小属性乘以相同的值来调整箭头。 注: 调整不会改变直线箭头长度，因为长度通常由箭头相关联的几何图形角色的位置确定。 更改箭杆宽度、箭头宽度、箭头长度和箭头形状。拖动箭头宽度锚点同时更改箭头和箭杆宽度。要仅更改箭头宽度，请按住 Shift 键并拖动锚点。 更改箭头长度、位置、旋转（圆形箭头）和关联性。要更改箭头关联的几何图形角色，请将 锚点拖到另一角色。
	创建圆形箭头	创建圆形箭头，这可以在检测到的圆或轴上自动设置。单击以放置中心（轴），然后单击以定义偏移（半径）。 提示: 要旋转或调整箭头大小，请拖动箭头实体。虚线显示原始半径。当此线在附近时箭头可以捕获到它，因此可以在无需更改半径的情况下轻松更改旋转角度。
	创建直角箭头	创建直角箭头。单击以放置直角，然后单击以定义大小。
	创建圆	创建一个圆。单击以放置中心，然后单击以放置半径。

“面板”命令允许您将图像（2D 和 3D）和 2D 文本框插入 3D 场景。

图标	命令名称	描述
	创建图像面板	创建 3D 光栅图面板。单击以放置一个角，然后单击以放置对角线角。图像面板在右上角具有一个锚点。
	创建向量图面板	创建 3D 向量图 (.svg) 面板。单击以放置一个角，然后单击以放置对角线角。向量图面板在右上角具有一个锚点。
	创建 2D 图像面板	创建 2D 光栅图面板。单击以放置一个角，然后单击以放置对角线角。图像 2D 面板在每个角都有一个锚点。2D 面板位置是固定的（不受照相机移动影响）。 提示: 要创建 2D 图像面板，也可以将能够支持图像类型的文件从图像库工作间或 Windows Explorer 窗口拖入到视口中。 要创建与视图关联的 2D 图像面板，请使用 Ctrl 并将视图从“视图”窗格拖入视口。
	创建“下一个”按钮	创建预配置为“下一个”按钮的 2D 图像面板，这将处理所有视图或动画标记。面板根据“下一个播放小工具”样式而定制，此样式将多种属性（包括事件 > 链接）定义为 next://。请参见 面板属性 可以在样式工作间中修改样式。 提示: 要向所有视图添加按钮，请在一个视图中创建一个按钮，然后使用用选定角色更新视图。
	创建“上一个”按钮	创建预配置为“上一个”按钮的 2D 图像面板，这将反向处理所有视图或动画标记。面板根据“上一个播放小工具”样式而定制，此样式将多种属性（包括事件 > 链接）定义为 previous://。 可以在样式工作间中修改样式。
	创建“第一个”按钮	创建预配置为“第一个”按钮的图像 2D 面板，这将激活第一个视图，或者将动画移至第一个标记。面板根据“第一个播放小部件”样式而定制，此样式将多种属性（包括事件 > 链接）定义为 first://。 可以在样式工作间中修改样式。
	创建“最后一个”按钮	创建预配置为“最后一个”按钮的图像 2D 面板，这将激活最后一个视图，或者播放动画，直至最后一个标记。面板根据“最后一个播放小工具”样式而定制，此样式将多种属性（包括事件 > 链接）定义为 last://。 可以在样式工作间中修改样式。
	创建导航按钮集（所有按钮）	创建完整的导航按钮集（第一个、上一个、下一个、最后一个）。
	创建 2D 向量图面板	创建 2D 向量图 (.svg) 面板。单击以放置一个角，然后单击以放置对角线角。图像 2D 面板在每个角都有一个锚点。2D 面板位置是固定的（不受照相机移动影响）。
	创建 2D 文本面板	创建 2D 文本框。单击以放置左下面板角色，键入文本，然后单击面板之外的区域以完成。 注: 与创建角色直至退出命令的大多数创作者命令不同，此命令创建一个面板。要创建其他文本面板，请重新单击命令。 自动调整属性（面板属性 窗格）确定调整大小行为。 您可以在面板文本中嵌入属性和元属性。有关详细信息，请参见字符串属性（面板属性 窗格）。 2D 面板位置是固定的（不受照相机移动影响）。

“路径”命令允许您创建关联和非关联直线，这些直线显示角色在视图或动画期间的位移。

关联路径在相关角色移动时自动更新。非关联路径不自动更新。

图标	命令名称	描述
	创建动画的关联路径	（仅在动画模式中选择了角色时可用。）创建关联直线。选择一个已从其中性位置移动的角色。在动画期间，路径实时更新。
	创建动画的非关联路径	（仅在动画模式中选择了角色时可用。）创建非关联路径。
	创建中性元素的关联路径	（在选择了角色时可用。）从中性位置创建关联直线。通常在视图模式中使用。
	创建中性元素的非关联路径	（在选择了角色时可用。）从中性位置创建非关联直线。通常在视图模式中使用。
	生成自由路径	（在选择了路径时可用。）从关联或非关联路径创建可自定义的路径。您可以在折线时修改自由路径。 注: 从关联路径生成自由路径将创建非关联路径，并隐藏原始关联路径。要创建自由路径，请创建路径（关联或非关联），（可选）设置构造模式（“属性”窗格），然后单击生成自由路径。自由路径包含可以拖动的锚点，而且可以使用折线命令（例如添加节点）。

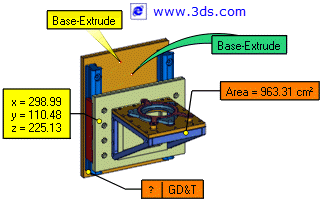

“标注”命令允许您向模型添加标签、编号、链接和其他标注。

图标	命令名称	描述
	创建标签	创建链接角色的文本框。
	创建具有多个角色的标签	创建与多个角色相链接的标签。在选择此工具之前请选择角色。
	创建 GD&T 标签	创建可以链接到能够在其中定义几何尺寸和公差 (GD&T) 符号的角色。可以在“属性”窗格中定义前、中间和后符号。
	创建面积标签	创建包含选定角色面积的标签。在导入 CAD 模型时计算面积（请参阅应用程序首选项 - 输入）。
	创建体积标签	创建包含选定角色体积的标签。在导入 CAD 模型时计算体积（请参阅应用程序首选项 - 输入）。
	创建坐标标签	创建包含世界坐标系中点坐标的标签。
	创建编号	创建将关联几何图形角色的 BOM ID 作为文本的标签（默认情况下），或者如果没有定义 BOM ID，则为空白。编号也称为气球。 注: 也可以显示 BOM 数量。在 注解属性 中的编号指数下，选择数量指数位置并设置字体比率。 您可以从（默认）文档属性 - 图像质量配置如何确定编号宽度。 您还可以利用多条附加线创建标注。请参见 创建具有多行的标注。
	创建链接	创建与 Web 页面、文件、视图或其他目标的链接。链接属性（“属性”窗格，事件类别）定义链接目标，而字符串属性（“属性”窗格，文本类别）定义链接文本。

测量命令允许您创建模型尺寸的标签，例如角度和距离。

图标	命令名称	描述
	创建线性长度测量	创建包含直线长度的标签。
	创建曲线长度测量	创建包含折线长度或 CAD 特征（例如曲线或管）的标签。 提示: 要显示多条曲线长度的总和，请首先选择曲线。
	创建弧线长度测量	创建包含弧线长度（三点定义）或圆周长（对于曲线检测按 Alt 键）的标签。 提示: 要翻转弧线方向，请在 测量属性 中，对于余弧，单击继续。
	创建厚度测量	在选定的点创建包含角色厚度的标签。
	创建直径测量	创建包含圆直径的标签。
	根据三个点创建直径测量	创建包含三点定义的圆的直径的标签。
	创建半径测量	创建包含圆半径的标签。
	根据三个点创建半径测量	创建包含三点定义的圆的半径的标签。
	创建两点之间的距离测量	创建包含两点之间距离的标签。 提示: 按下 Alt 以检测圆形中心。
	创建两线间距/夹角测量	创建包含两条直线之间距离的标签。
	创建两面间距/夹角测量	创建包含两个平行基准面之间距离或两个非平行基准面之间角度的标签。
	创建轴距测量	创建包含两条检测到的圆轴之间最小距离的标签。
	创建中心距测量	创建包含两个检测到的中心之间距离的标签。
	创建角色间距测量	创建包含两个面、两条直线或两个点之间距离的标签。 注: 此工具可以创建各种测量，但难以选择所需的几何图形。考虑在可能时使用更特定的工具。
	创建点面间距测量	创建包含基准面和点之间距离的标签。
	创建点线间距测量	创建包含直线和点之间最小距离的标签。
	链式测量模式	创建一系列距离测量，其中某个测量的最后一个点是下一测量的第一个点。 提示: 您也可以在选择点时按下 Ctrl。
	扇形测量模式	创建一系列距离测量，其中第一个点是所有其他点的通用点。 提示: 您也可以在选择点时按下 Shift。
	根据三点创建角度测量	创建包含三点确定的角度的标签。选定的第一个点是顶点。
	创建投影面测量	创建投影面（水平或垂直零部件）测量。首先选择表示尺寸正常方向的面，然后为一系列尺寸选择一系列点。 提示: 按下 Alt 以检测孔中心。
	投影平面上的轴	创建投影面测量和轴之间的投影测量。首先选择投影面测量，然后选择获取轴的平面。
	创建最小距离测量	创建包含两个选定角色之间最小距离的标签。 注: 创建测量之后，如果角色出现移动，则用于定义该测量的两点间距离将自动更新，但定义最短距离的点不会更新。要重新计算新的最短距离，请先删除现有的测量，然后创建一个新测量。
	创建全局尺寸测量	根据世界坐标系创建包含选定角色边界框的高度、长度和宽度的三个标签。如果没有选择任何角色，则尺寸适用于所有可视角色。 注: 尺寸测量不具有关联性。
	创建局部尺寸测量	根据自定义坐标系创建包含选定角色边界框的高度、长度和宽度的三个标签。如果没有选择任何角色，则尺寸适用于所有可视角色。 注: 通过视口的使用坐标系属性激活坐标系，然后再运行此命令。
	在几何图形上创建坐标系	在角色的局部框架创建坐标系 (CS)。CS 列示于角色下的“协同”树和“装配体”树中。可以通过在视口或从“属性”窗格中变换 CS 角色 来更改 CS 原点和方向。要启用 CS，在“协同”树中右键单击它，然后单击启用坐标系。尺寸基于当前 CS。
	创建坐标系	在选择的顶点或轴所定义的位置创建坐标系 (CS)。遵循状态栏中的提示进行必要的选择。CS 列示于“协同”树中和“装配体”树的顶层（CS 不与角色相关联）。可以通过在视口或从“属性”窗格中变换 CS 角色 来更改 CS 原点和方向。要启用 CS，在“协同”树中右键单击它，然后单击启用坐标系。尺寸基于当前 CS。

“切除面”命令允许您创建和管理模型的横截面（剖面）视图。

图标	命令名称	描述
	创建切除面	在选定对象中创建切除面并隐藏任何其他可视切除面。如果没有选择任何角色，切除面适用于整个模型。创建的切除面正交于定位箭头 。可以同时显示最多三个切除面。 提示: 要定向模型，使切除面与屏幕平行，请双击切除面。
	创建和添加切除面	（当至少一个切除面在场景中可视时可用。）在选择集上创建切除面，然后将其添加到场景，但不隐藏现有切除面。如果没有选择任何角色，切除面适用于整个模型。
	根据三点创建切除面	根据选择的三个点创建切除面。提示：按 Alt 选择圆形中心。
	移动切除面	将选定的切除面移至另一位置。按 Alt 在轴上对齐。
	将切除面应用至选定对象	将切除面应用于选定的几何图形角色。选择您要切除的切除面和角色，然后单击此命令。要将角色添加至选定对象，请选择角色，然后 Ctrl+单击此命令。要从选定对象移除角色，请选择角色，然后 Shift+单击此命令。
	联合模式	反转角色可视性（切换前空间不透明度和后空间不透明度属性值）：
	翻转切除面	反转通过选定切除面创建的模型的切除部分和未切除部分。
	根据切除面创建切除线角色	（当为切除面启用了切除线属性时可用。）创建可以移动的独立切除线角色。
	保存切除线	在向量图文件中保存切除线。
