使用活动

活动与元素相关联，并定义当您在图形中操作自定义图块参考时自定义图块定义的对象如何更改。

将活动添加到自定义图块定义时，您需要指定以下内容：

• 您要应用到活动的元素

  注意：您只能将活动应用到元素。您不能将活动应用到自定义图块对象。没有关联活动的元素显示在此图标 上。

• 指定元素上的主要点

  主要点让您可操作图块参考。

• 选择集

  选择集由在图块参考中出现活动时发生移动或更改的对象组成。

活动将显示其图标和此螺栓图标 。

您可以将多个活动应用到元素。软件会将所有活动分组到活动工具栏中。

将鼠标光标悬停在活动图标上可突出显示以下内容：

• 相关元素
• 让您可执行活动的元素夹点
• 拉伸框架（仅适用于拉伸活动）。在图块参考中，当移动夹点时，只有拉伸框架中的对象才会受到影响。

此外，单击活动图标可显示选择集。

注意：活动图标不会出现在图块参考中。

示例：

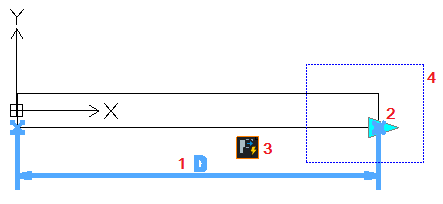

将鼠标悬停在拉伸活动上可突出显示以下内容：

线性元素 允许您执行活动的元素夹点 活动图标（在本例中为拉伸） 拉伸框架

软件根据可以使用活动的元素对活动进行分组。

图块编辑器活动和关联元素：
