辅助视图和工程图图纸

您可以将辅助视图和剖面视图设置为正交对齐至工程图图纸。

右键单击工程图视图，然后单击对齐工程图视图 > 顺时针水平于图纸或逆时针水平于图纸。

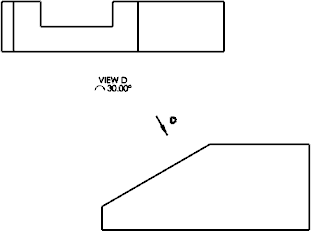

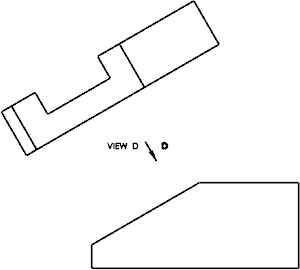

对齐至图纸之前 与图纸顺时针对齐之后
auxiliary_view_before_align.png auxiliary_view_after_align.png
