显示曲率梳形图

欲显示草图实体的曲率梳形图：

  1. 在打开的草图中用右键单击一草图实体，然后选择显示曲率梳形图。
    显示实体曲率的梳形图出现。

    对于样条曲线，梳形图在拐点穿过样条曲线。

    当您拖动草图实体且其曲率变更时，梳形图形状大幅度更改。

  2. 在曲率比例 PropertyManager 中移动滑杆来调整曲率梳形图的大小和密度。
    curvature_combs_scale_01.gif curvature_combs_scale_02.gif

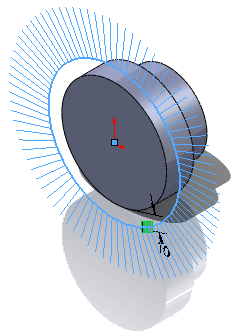

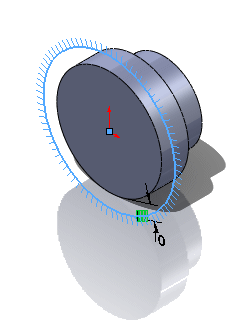

    比例
    curvature_combs_density_01.gif curvature_combs_density_02.gif

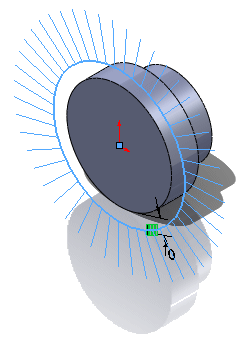

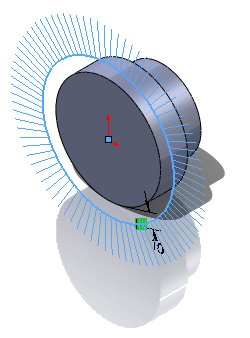

    密度
  3. 单击 PM_OK.gif。
    当您关闭草图时，梳形图保持可见（除非草图被制作成特征）。
