宽度配合

宽度配合约束两个平面之间的薄片。

凹槽宽度参考可以包含：

• 两个平行平面
• 两个非平行平面（带或不带拔模）
• 一个圆柱面或轴

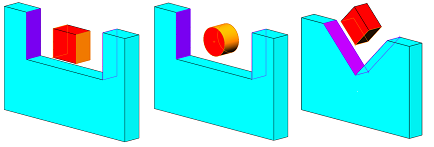

范例：

欲添加宽度配合：

1. 单击配合 （装配体工具栏）或插入 > 配合。
2. 在高级选项卡上，单击宽度 。
3. 在配合选择下：
   1. 为宽度选择 1 选择两个平面，或一个圆柱面或轴。
   2. 为宽度选择 2 选择两个平面，或一个圆柱面或轴。
4. 在配合类型下，选择约束：

   选项	描述
   居中	将薄片置中于凹槽宽度内。 如果宽度选择的距离相等，则只能使用中心约束。
   自由	将零部件在与其相关的所选面或基准面的限制范围内任意移动。
   尺寸	指定从一个选择集到最接近相反面或基准面的距离或角度尺寸。
   百分比	基于从一组选择集至另一组选择集的百分比值尺寸指定距离或角度。

5. 单击 。
   组件将对齐，以使薄片在凹槽各面之间配合。 薄片可以沿凹槽的中心基准面平移以及绕与中心基准面垂直的轴旋转。 宽度配合可以防止薄片侧向平移或旋转。
