创建无轮廓剪裁及细节视图

剪裁及细节视图支持无轮廓。

带有无轮廓的剪裁视图

带有完整轮廓的剪裁视图

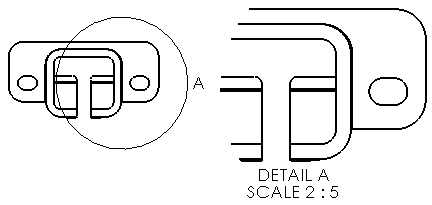

带有无轮廓的局部视图

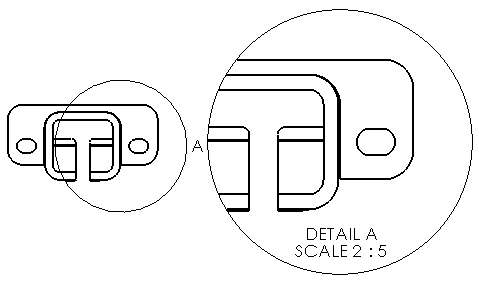

带有完整轮廓的局部视图

要使用无轮廓创建剪裁视图：

1. 在工程图视图中，绘制一个闭合草图轮廓，如圆。


2. 选择此圆。
3. 单击剪裁视图（“工程图”工具栏）或者插入 > 工程图视图 > 剪裁。


4. 选择工程图视图。
5. 在 PropertyManager 中的剪裁视图下，选择无轮廓。


6. 单击 。
