形位公差符号使用特性选择控制框将形位公差添加到零件和工程图。 SOLIDWORKS 软件支持 ASME Y14.5-2009 几何和实际位置公差准则。

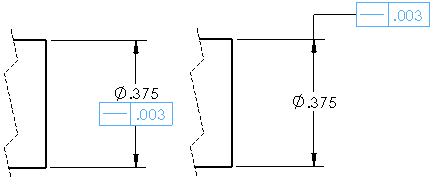

- 您可放置形位公差符号于工程图、零件、装配体或草图中的任何地方，可显示引线或不显示引线，并可附加符号于尺寸线上的任何地方。
- 形位公差符号的各种属性对话框根据您所选择的符号提供选项。 只有那些适用于所选符号的属性才可用。
- 形位公差符号可有任何框数。
- 指针在位于形位公差符号上时变成
。
- 您可不必关闭对话框而添加多个符号。
- 您可显示多条引线。视频:多引线
- 您可按住 Ctrl 并拖动引线附加点将更多引线添加到现有符号。
- 要编辑现有符号，请选择符号。
- 当您将形位公差符号的引线从模型边线拖离时，将生成一自动尺寸界线。
