接头 - 螺栓

范例

类型

	带螺母的标准或柱形沉头孔	螺栓螺钉孔的圆形边线 和螺栓螺母孔的圆形边线 选择一条边线以分别定义螺栓螺钉和螺栓螺母位置。 相同螺钉和螺母直径 如果螺栓螺钉与螺母的直径相同则选取。 螺钉直径 和螺母直径 分别设定螺栓螺钉和螺栓螺母直径的单位和值。根据默认，程序以 1.5 因子乘以柄直径来获取螺钉直径。 标称轴柄直径 设定柄直径的单位和值。
	带螺母的锥形沉头孔	圆锥面 选取圆锥面以定义螺栓螺钉。 螺栓螺母孔的圆形边线 请参阅前面的说明。 螺母直径 和标称柄直径 请参阅前面的说明。根据默认，程序以 1.5 因子乘以柄直径来获取螺母直径。
	标准或柱形沉头孔螺钉	螺栓螺钉孔的圆形边线 请参阅前面的说明。 螺纹面 从一个与螺纹接触的零部件中选择孔面。 螺钉直径 和标称柄直径 请参阅前面的说明。根据默认，程序以 1.5 因子乘以柄直径来获取螺钉直径。
	锥形沉头孔螺钉	圆锥面。 请参阅前面的说明。 螺纹面 请参阅前面的说明。 标称轴柄直径 请参阅前面的说明。
	地脚螺栓	螺栓螺母孔的圆形边线 请参阅前面的说明。 目标基准面 选择一个基准面以绘制虚拟壁。您定义一个虚拟壁接触条件以防止穿透到基体。 螺母直径 和标称柄直径 请参阅前面的说明。根据默认，程序以 1.5 因子乘以柄直径来获取螺母直径。

标称柄直径 的值应等于或小于螺纹面的直径。

连接类型

材料

	自定义	定义您自己的材料属性。 设置 单位 、杨氏模量 、泊松比 和 热扩张系数 。 不支持将材料的温度相关材料属性分派给螺栓。 螺栓仅支持恒定材料属性。
	库	单击 选择材料 以打开 材料 对话框。 该程序不会维护指向所选库的链接。 如果您编辑库，更改则不反映在螺栓中。
	包括质量	在分析中包含螺栓的质量 。

强度数据

	已知张力应力区域	如果张力应力区域已知（螺栓螺纹面的最小区域）则选择此选项。
	计算的张力应力区域	选择此选项以让程序计算螺栓的张力应力区域。 At = 0.7854 * [Dn- (0.9382 / n)] ^2 Dn = 额定柄直径 At = 张力应力区域 p = 螺距   n = 1/p = 螺纹数 或 TPI (螺纹/mm 或螺纹/in) 张力应力区域 设定螺栓的已知张力应力区域。 螺纹数 输入沿扣件长度测量的每英寸或每毫米的螺纹数。 螺栓强度 设定螺栓材料及其单位的强度。 对于螺栓，用于评估螺栓失败的常用强度参数有三个。 屈服强度、终极强度和验证强度（屈服强度的 90%）。 最常用的参数是螺栓材料或级别的屈服强度，但用户应选择最适合应用程序的一个强度值。 安全系数 为螺栓的通过/未通过设计检查设定安全系数。如果组合载荷超过 1/安全系数的比率，则螺栓失败。
	包括质量	在分析中包含螺栓的质量 。

预载

如果柄的半径等于与其中至少一个零部件相关联的圆柱面的半径，则选取。设定到紧密配合圆柱面为刚性，在曲柄为刚性实体时将变形。

	单位
	轴向	如果螺栓上的轴载荷是已知的，则选择此选项。
	扭矩	如果用来拧紧螺栓的扭矩是已知的，则选择此选项。
	摩擦系数(K)	程序使用此系数来计算给定力矩产生的轴心力。 对于带螺母的螺栓，扭矩将应用到螺母 F = T/(K*D) 对于不带螺母的螺栓，扭矩将应用到螺栓头 F = T/(K*D*1.2) 其中 F = 螺栓中的轴心力，T = 应用的扭矩，K = 摩擦系数，D = 柄的主要直径。

高级选项

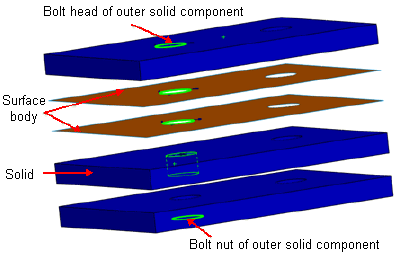

	螺栓系列	选取以将两个以上零部件栓在一起。 对于非线性算例，可将两个以上的实体零部件用螺栓连接起来。 。从中间零部件选择实体的圆柱面或壳体表面的圆形边。对于非线性算例，请从实体选择一个圆柱面。 构成螺栓系列的零部件的圆柱面应同轴。 参考轴出现未对齐情况时，最大公差是选定圆柱面的最小半径的 10%。
	对称螺栓	对于对称边界条件下的模型，使用对称螺栓，其中一个或两个对称面切透一个具有完全横断面的螺栓。 参考几何图形对于 1/2 对称螺栓，选择对称的基准面或平面。 如果使用对称螺栓，对于预加载值，请输入全剖面螺栓的总预加载值；对于螺栓质量值，请根据所选对称类型输入全剖面螺栓质量的 1/2 或 1/4。 对称螺栓的计算结果，如剪力、轴心力、折弯动量和扭矩，等于拥有全剖面螺栓的全模型计算结果的 1/2 或 1/4。 查询与对称螺栓对称面垂直的反作用力时要小心，因为结果可能不正确。 当您使用拥有全剖面螺栓的整个模型上运行仿真时，拥有对称螺栓的模型的反作用力可能会抵消。
	紧套	设定为紧密配合的圆柱面为刚性，在螺栓柄为刚性实体时将变形。 如果螺栓柄的半径等于与其中至少一个零部件相关联的圆柱面的半径，则选择紧密配合。 柄接触面 选择与螺栓柄接触的一个或多个圆柱面。 如果从零部件中选择了多个面，这些面应具有相同的轴和半径。

符号设置

	编辑颜色	选择符号的颜色。
	符号大小	设定符号的大小。
	显示预览	在图形区域中切换螺栓的显示状态。

注释

• 适用于静态算例和非线性算例。 不能用于复合壳体。
• 螺栓接头公式是复杂的非线性行为的近似表达。此在以螺栓处于张力状态时提供精确结果。在螺栓承受压缩载荷状态时的载荷情形中，螺栓接头的轴向力可能不精确。在这些情况中，减少预载螺栓力可能会产生螺栓“松弛”及在螺栓和零部件之间丢失接触。这种行为在 Simulation 中无法被螺栓接头公式捕获。对于这些情况，建模实际螺栓并在螺栓和零部件之间定义无穿透接触面组。

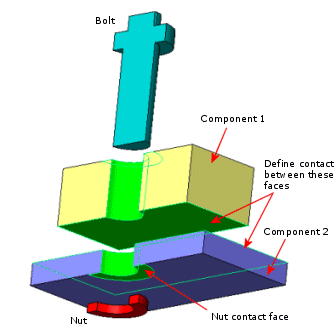

• 您可能需要定义接触条件以防止发生干涉，如图所示：

  定义这两个面之间的接触。可以定义全局、零部件或局部接触。	如果面最初不是接触的，则无需定义接触，而且在装入期间不会发生接触。

• 可选择对静态算例考虑两个壳体表面之间的飞穿透接触的壳体厚度。
• 孔系列
  • 为孔系列中的一个孔添加螺栓时，本软件允许将螺栓传播到孔系列中的所有其它孔中。
  • 软件会依据单独文件夹中的孔系列对接头分组。
  • 对分组中的任意螺栓进行编辑时，编辑内容都会应用于该系列的所有接头上。
  • 您可以在解散螺栓系列，断开螺栓之间的联系之后，单独编辑各螺栓的每项特征。用右键单击包含有系列的文件夹并选择解散螺栓系列。
  • 您还可以在解散接头系列之后将其恢复。 用右键单击包含有系列的文件夹并选择重新建立螺栓系列。
