创建“用户定义线路”

要创建接头为子装配体零部件时的用户定义线路：

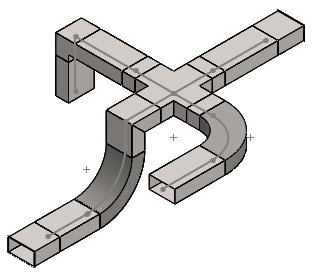

为清晰可见，所有图像将隐藏线路连接点。
  1. 生成新的装配体。
  2. 单击步路选项 （“步路工具”工具栏）。
  3. 选择在法兰/接头落差处自动步路。
  4. 保存此装配体。
    您在保存顶层装配体后才可新建线路子装配体。
  5. 单击通过拖/放来开始 （“用户定义线路”工具栏）。
    “设计库”将打开适当的文件夹。
  6. 通过从“设计库”拖动管线或其他用户定义的零部件或单击插入零部件 （“装配体”工具栏）将其插入至主装配体中。


  7. 在选择配置对话框中，选择一个零部件配置，然后单击确定。
  8. 在线路属性 PropertyManager 中指定选项，然后单击 。

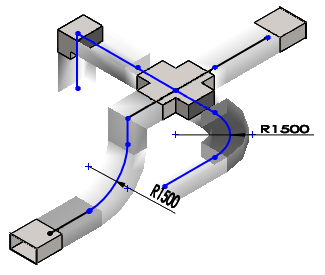

    • 在新的线路子装配体中生成 3D 草图。
    • 生成一个新线路子装配体并显示在 FeatureManager 设计树中。
    • 有一管道的端头或用户定义的零部件出现，从您刚放置的零部件延伸。


  9. 单击线 （“草图”工具栏），然后草绘线路的第一节路径。
    参阅 显示 3D 空间 了解使用 3D 草图的注意事项。


    根据定义在线路 PropertyManager 的默认折弯半径，圆弧将自动添加至草图边角。 如果圆弧不能以折弯添加，则折弯将以直角接合点留存。 柔性样条曲线步路对用户定义线路不适用。
  10. 为线路插入下一个零部件：
    1. 拖动新的零部件时，悬停在要添加新的零部件的线路端点上，然后放下该零部件。
    2. 在选择配置对话框中，选择新零部件的配置，然后单击确定。
    此零部件将捕捉到位并添加至线路。

    您不需要在线路子装配体零部件之间添加配合，因为其大小和位置是由 3D 草图关系和尺寸所驱动。 线路子装配体中的每个零部件都是与 3D 草图参数关联的。 如果您更改草图关系或尺寸，管道和线段将更新。 有关信息，请参见配合线路子装配体。
  11. 草绘其他线路线段并放置在其他零部件中以完成该线路。
    • 或者，使用自动步路 以自动创建和解决现有接头间的线路路径。


    “自动步路”仅在正交线路中可用，而在“用户定义线路”中为非柔性线路（矩形和圆形截面线路）。

  12. 退出草图。
    以下项会出现在线路子装配体的 FeatureManager 设计树中：
    • 零部件 文件夹包含您放置在线路中的零部件。 如果需要任何自定义弯管接头，则草图线段被高亮显示，并且对每一种情况显示尺寸。 您可选择一交替接头生成自定义接头，或选择在线路中形成折弯。
    • 线路零件 文件夹包含您在退出草图时创建的管道或零部件。 将为当前线路中的所有唯一切割长度创建配置。
    • 线路特征包含定义线路路径的 3D 草图。 3D 草图在参数上与线路子装配体中的零部件相关。 如果您移动一零部件，那么线路零件将自动更新。
