您可以使用剪裁 PropertyManager 选择剪裁类型并控制其它剪裁选项。
您可剪裁任何 2D 草图。
要打开剪裁 PropertyManager：
- 用右键单击草图，然后选择编辑草图。
- 单击剪裁实体
（草图工具栏）或。
剪裁 PropertyManager 包括以下选项：
强劲剪裁
选择强劲剪裁
执行以下操作：
- 延伸草图实体。
- 拖动指针时，剪裁单一草图实体到最近的交叉实体。
- 拖动指针时，剪裁一个或多个草图实体到最近的交叉实体并与该实体交叉。
视频:强劲剪裁 - 剪裁
边角
选择边角
修改两个所选实体，直到它们以虚拟边角交叉。
控制
边角剪裁选项的因素包括：
- 草图实体可以不同。
- 剪裁操作可以延伸一个草图实体而缩短另一个实体，或者同时延伸两个草图实体。
- 行为受您选择草图实体的末端影响。
- 行为不受您选择草图实体的顺序影响。
在内剪除
选择
在内剪除
以剪裁满足以下条件的开放实体：
- 交叉两个所选边界。
- 存在于两个所选边界之间。
- 存在于闭合草图实体内。
控制
向外剪裁的因素包括：
- 您选择作为两个边界实体的草图实体可以不同。
- 您选择要剪裁的草图实体必须要么：
- 与每个边界实体交叉一次。
- 与两个边界实体完全不交叉。
- 剪裁操作将会删除所选边界内部所有有效草图实体。
- 只有开环草图线段才是要剪裁的有效草图实体。
在外剪除
选择
在外剪除
以剪裁存在于两个选定边界外部的开放实体。 控制
在外剪除 的因素包括：
- 您选择作为两个边界实体的草图实体可以不同。
- 边界不受所选草图实体端点的限制。
- 剪裁操作将会删除所选边界外部所有有效草图实体。
- 如果要剪裁的草图实体与边界实体之一只交叉一次：
- 它会剪裁边界实体外的截面。
- 它将边界实体内的截面延伸到下一实体。
- 只有开环草图线段才是要剪裁的有效实体。
剪裁到最近端
选择
剪裁到最近端
以剪裁或延伸选定草图实体。 控制
剪裁到最近端 的因素：
- 删除所选草图实体，直到与其它草图实体的最近交叉点。
- 延伸所选实体。实体延伸的方向取决于您拖动指针的方向。
视频:剪裁到最近端
| 将剪裁实体保留为构造几何体 |
将剪裁实体转换为构造几何体。 |
| 忽略构造几何体的剪裁 |
剪裁实体使构造几何体不受影响。 |
这些选项将保持与剪裁实体的尺寸关系。 根据剪裁条件，它们可能会保持几何关系。
如果您选择两个选项，则软件会将实体转换为构造几何体且现有构造几何体不受影响。
样例。

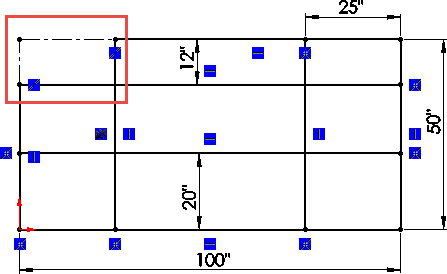

| 剪裁前 |
|

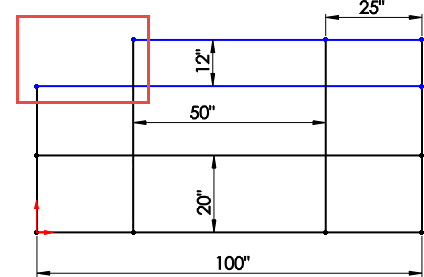

| 将剪裁实体保留为构造几何体已清除
|
|
| 将剪裁实体保留为构造几何体已选中 |
