您可以使用 3D 纹理将零件上的纹理外观变换为 3D 几何体。 您可以将结果图形实体用于制造中，尤其是 3D 打印中，或者您可以通过将几何体转换为网格 BREP 实体来更进一步地操作几何体。
3D 纹理可将重复的几何特征添加到模型。 例如： 鞋胎面上的凹面、压纹、隆起，以及手机外壳上的纹理图案
3D 纹理流程概述
| 原始模型 |
 |

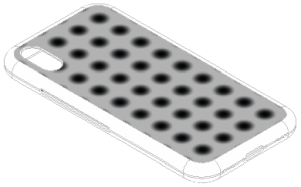

| 应用纹理外观 |
 |

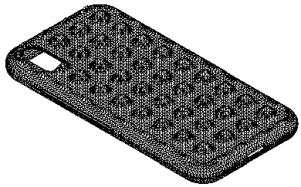

| 使用 2D 纹理外观创建 3D 纹理 |
 |

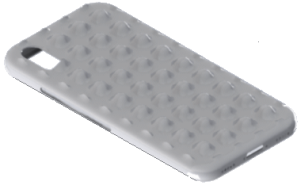

| 最终模型 |
 |
2D 纹理外观
您可以将任何类型的图像作为映射的纹理外观添加到模型。 首选灰度高度映射图像。 然后使用 3D 纹理 PropertyManager 创建 3D 纹理特征以使用映射的纹理外观的灰度值来以物理方式移位几何体。
您可以指定白色或黑色作为纹理顶层。 每种颜色提供不同的 3D 纹理结果。 白色表示沿轴的最大标高，黑色表示无标高。 此图显示黑色向下，然后黑色向上。
在 PropertyManager 中以迭代方式使用这些滑块来创建 3D 纹理：
