从单个或多个草图实体可以生成块。
块可让您：
- 使用最少量的尺寸和几何关系生成布局草图。
- 冻结草图中实体子集以作为单一实体操纵。
- 管理复杂草图。
- 同时编辑块的所有实例。
您也可以使用工程图中的块保存工程图项目（如标准注释、标签位置等）。
应用
包括：
- 显示和设计机械设备

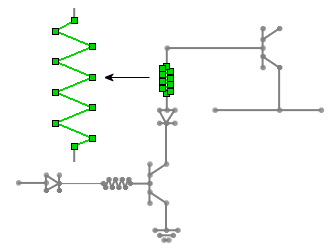

使用块之间的几何关系生成机械设备（如起重机）运动的草图布局。
视频:块运动
请参阅“基于布局的装配体设计”。
- 展现系统轮廓
使用块作为零部件简化展现而排列零部件。
功能
- 使用 2D 草图或 3D 草图基准面上的 2D 草图生成块。
- 将输入的 2D 块与在 3D 草图基准面中创建的 2D 草图组合在一起。
- 将 2D 草图中保存的块输入 3D 草图中。
- 先选择或后选择要包括在块中的实体。
- 选择块来查看现有几何关系，添加新几何关系等。
- 对块执行镜像、缩放或阵列。
- 添加 牵引
几何关系以在块之间生成相对旋转约束。
- 生成嵌套的块（块中有块）。
- 从同一个块内转换或等距实体。
- 从另一个块转换实体。
如果您在转换实体中使用另一个块，则生成的几何体不会与原始几何体关联。
- 在编辑块时绘制新实体草图，以在新草图实体和正在编辑的块之间生成几何关系。
- 在草图和工程图之间复制和粘贴。
