设计算例

您可以创建设计算例以优化或评估设计的特定情形。 设计算例为优化和估算算例提供统一的工作流程。

通过选择 结果视图 选项卡中的列，您可以标绘不同迭代或情形的已更新实体和已计算结果。

您可以通过使用设计算例来处理许多问题。 您可以：

  • 使用任何 Simulation 参数或驱动全局变量来定义多个变量。
  • 使用传感器定义多个约束。
  • 使用传感器定义多个目标。
  • 在不使用仿真结果的情况下分析模型。 例如，您可以通过将装配体的密度和模型尺寸设为变量，体积设为约束，将装配体的质量减至最小。
  • 通过定义可让实体使用不同材料作为变量的参数，以此评估设计选择。
要创建设计算例，请执行以下操作之一：
  • 单击 Simulation 顾问 (Simulation CommandManager) 上的向下箭头，然后选择新建算例。 在类型下，单击设计算例 。
  • 单击插入 > 设计算例 > 添加。

  • 右键单击算例选项卡，然后单击生成新设计算例。

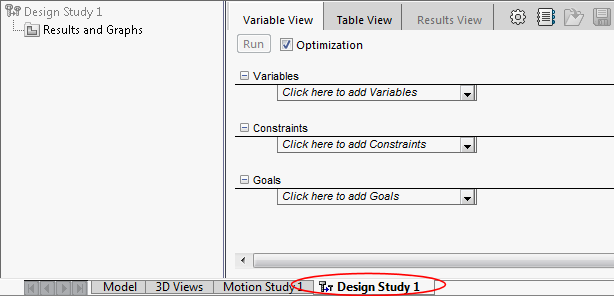

设计算例 选项卡将显示在图形区域底部。

设计算例中可以使用的不同传感器取决于您的 SOLIDWORKS 许可以及运行的是评估算例还是优化算例。
