复杂边角管理示例

此主题演示了使用不同剪裁顺序的复杂边角示例。

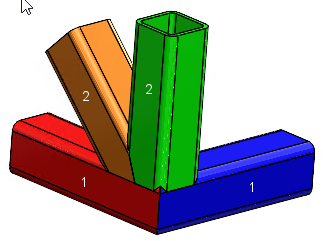

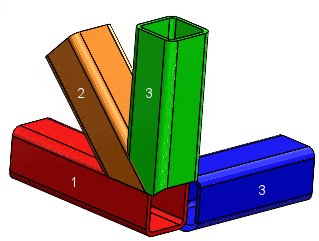

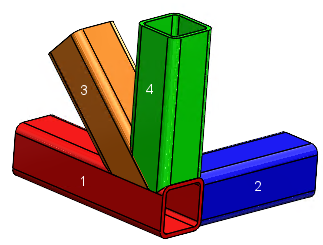

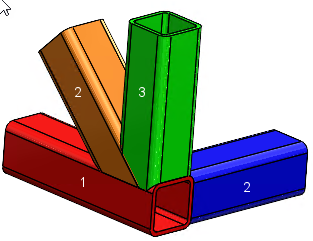

在以下示例中,构件上的数字表示剪裁顺序:
  • 剪裁顺序=1
  • 剪裁顺序=1
  • 剪裁顺序=2
  • 剪裁顺序=2
  • 剪裁顺序=1
  • 剪裁顺序=2
  • 剪裁顺序=2
  • 剪裁顺序=3
  • 剪裁顺序=1
  • 剪裁顺序=2
  • 剪裁顺序=3
  • 剪裁顺序=4
  • 剪裁顺序=1
  • 剪裁顺序=2
  • 剪裁顺序=3
  • 剪裁顺序=3

剪裁工具构件组中的构件

复杂边角 PropertyManager 中,当您将某个构件从实体剪裁组移至剪裁工具构件组时,将会剪裁剩余的构件。剪裁基于:

  • 剩余构件的剪裁顺序
  • 移至剪裁工具构件组的构件的位置。

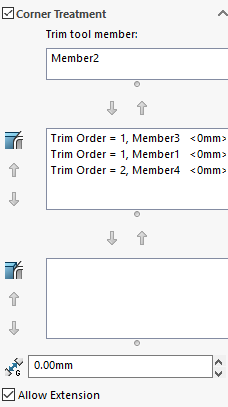

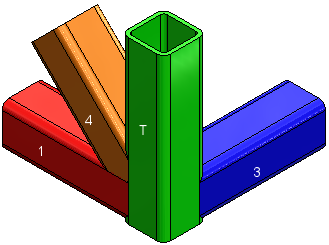

在以下示例中,T 表示构件 2 被移至剪裁工具构件组。

平面剪裁组中的构件

复杂边角 PropertyManager 中,当您将构件移至平面剪裁组时,移动的构件将被剪裁掉。剪裁基于与移动的构件相接触的构件的剪裁顺序和位置。

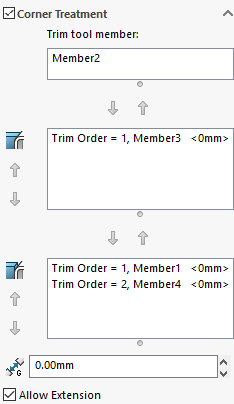

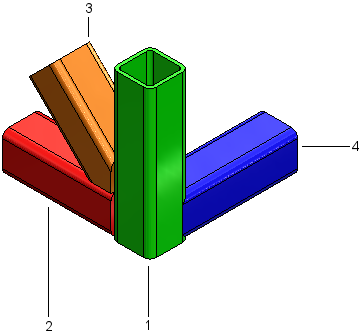

在以下示例中,构件 2 是剪裁工具构件,构件 1 和 4 将被移至平面剪裁组。

1 Member2:剪裁工具
2 Member1:平面剪裁,剪裁顺序 1
3 Memebr4:平面剪裁,剪裁顺序 2
4 Member3:实体剪裁,剪裁顺序 1
