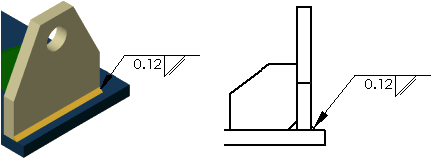

您可使用“焊接符号”工具将焊接符号添加到装配体、工程图、顶点、及零件的边线或面。软件支持 ANSI、ISO、GOST、以及 JIS 焊接符号库。
在您进行以下操作时，代表您所指定的参数的焊接符号会自动生成：
- 在装配体中生成焊缝零部件。
- 在零件中将圆角焊缝添加到焊件结构。
如果模型中已添加焊接符号，可通过插入模型项目将符号导入工程图。
您也可在零件、装配体、或工程图文件中独立构造焊接符号。在生成或编辑焊接符号时，您可：
- 为某些类型的焊接（如方形或斜面）将次要填角焊接信息添加到焊接符号中。
- 选取引线连接于注解为无。
- 为每个焊接符号选择文字字体。
