显示小于及大于特定厚度范围的零件区域

欲显示小于及大于特定厚度范围的零件区域：

  1. 在打开的零件中，单击 厚度分析 （工具工具栏）或 工具 > 厚度分析。
  2. 在 PropertyManager 中的分析参数下：
    1. 设置目标厚度 的值。
    2. 选择显示厚区。
    3. 为厚区限制设置一个数值以定义厚度范围的上限。
    4. 如有必要，选择 将边角作厚度为零处理 以不将零件的尖角视为较薄。 所有边角都视为厚度一致。 将边角作厚度为零处理范例
  3. 在颜色设定下，设置颜色范围：
    • 选择全色范围以使用厚度比例中的各种颜色显示零件。
    • 清除全色范围，然后单击编辑颜色以使用目标厚度颜色和厚区限制颜色的不同色调显示零件。
  4. 在颜色设定下，选择以下厚度比例显示选项之一：
    选项 说明
    连续 使用渐变范围。
    离散 使用色段的离散数。 设定一个值。
  5. 可选： 在性能/精度下：
    1. 如果零件为多实体零件，在图形区域中选择一实体。 厚度分析每次只可在一个实体上进行。 实体名称出现在供分析的实体 下。
    2. 在图形区域中选择面只在所选实体上进行厚度分析。 面名称出现在局部分析所用面 下。
    3. 对于分辨率，请选择 低、中或高。
      在镶嵌大小下，值会更新以反映建议的值。
    4. 要自定义分辨率，请输入自定义值。 考虑为具有较大边界框的模型使用自定义值或定义特定分辨率。
      自定义镶嵌大小值不能超过低分辨率的建议值。
  6. 单击计算。

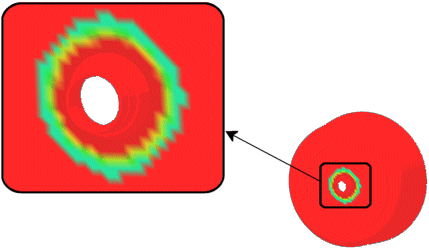

    零件以各种深浅色调显示，指示不同的厚度。
    在零件上拖动指针，查看工具提示所显示的厚度值。
