剪裁复杂边角

当您将构件分配为剪裁工具时，该构件将根据图形区域进行扩展。此示例显示如何将一个构件分配为剪裁工具，将另一个构件分配为平面剪裁实体。

1. 打开包含三个或更多相交构件的模型。
2. 在 FeatureManager 设计树中，右键单击边角管理，然后单击编辑特征。

   边角管理 PropertyManager 的复杂选项卡出现。在边角处理下，实体剪裁 会列出所有相交构件。

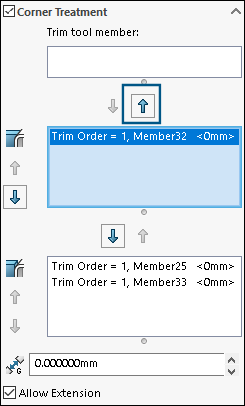

3. 在实体剪裁中选择一个构件，然后单击 将其移至剪裁工具构件。


4. 在实体剪裁 中选择另一个构件 然后单击 将其移至平面剪裁。
5. 在平面剪裁选项下，选择第一接触平面剪裁 或完全接触平面剪裁 。

   您也可以指定自动或用户定义来调整剪裁工具和间隙 测量。

6. 在图形区域中放大至边角的交点以显示剪裁效果。
7. 单击 。
