移动光源

您可以使用转换操作器移动布景中的光源。您还可以使用操作器来旋转和缩放光源。

1. 前往调色板的布景 选项卡，在光源下面选择要移动的光源。
2. 在工具栏上，单击对象操作工具 > 转换 。

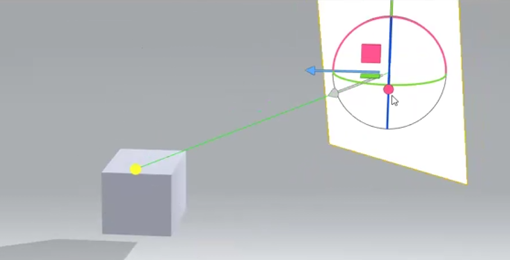

   转换操作器具有一个附加的灰色轴，指示光源的方向。白色圆环允许您旋转光源，而光源上的黄色圆圈标记其位置。

3. 要使用操作器移动光源，请执行以下操作之一：
   • 将蓝色圆环拖动 22.5º 以围绕 Z 轴旋转光源。
   • 拖动绿色圆环以围绕 Y 轴 90º 旋转光源。

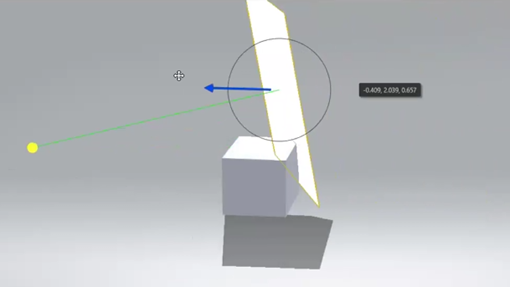

   • 拖动灰色箭头让光源靠近观察点，直到光源图标出现在视图中。
4. 要转换光源和目标，如模型或单个零件：

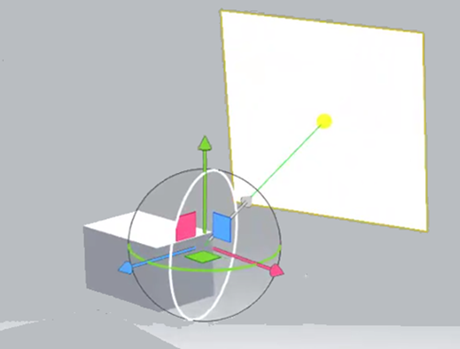

   1. 单击光源上的黄色圆圈以切换操作器和圆圈的位置。



   2. 右键单击光源上的轴箭头，以同时移动光源和目标模型。
