名稱
-
可指定全景項目名稱。此名稱會顯示在「協同作業」或「組合件」樹狀結構中，且為預設工具提示文字。
|
-
凍結
-
可避免在視埠中選擇全景項目。您可以在「協同作業」窗格中選擇全景項目。您可以變更屬性值，但無法透過拖曳屬性值來移動全景項目。磁性線不會吸引凍結的全景項目。請選擇下列其中一項：
|
無凍結
|
未凍結全景項目。 |
|
凍結
|
在 Composer Player 和 Composer 中凍結全景項目。 |
|
僅在播放程式中凍結
|
僅在 Composer Player 中凍結全景項目 (當設計模式 為關閉時，也會在 Composer 中凍結全景項目)。 |
|
-
不透明度
-
可指定從 0 (透明) 到 255 (實體) 的不透明度。
|
-

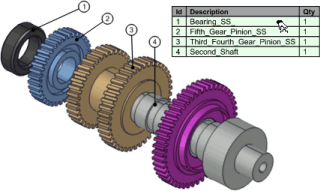

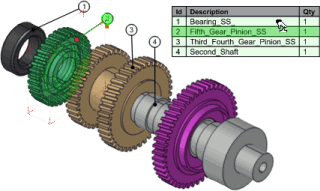

模型強調顯示
-
當您將滑鼠指標懸停在 BOM 表格的對應列上時，可強調顯示幾何全景項目與標註。若要停用強調顯示，請清除此選項。  |  | | 已停用 | 已啟用 |
註:
- 應用程式喜好設定必須也同時啟用。
- BOM 強調顯示為單向：強調顯示幾何全景項目或標註並不會強調顯示 BOM 表格中的對應列。
|
-
更新
-
可在沒有自動更新時更新 BOM 表格。若要更新表格，請按一下繼續。
|
|
濾器
|
-
在可見標註上過濾
-
可只針對包含可見標註的幾何全景項目顯示 BOM 表格項目。當標註顯示情形變更時，BOM 表格會自動更新。 註:
如果沒有可見標註，則會顯示整個 BOM 表格。
|
-
BOM ID 標註
- (當已選擇在可見標註上過濾時可用。)可只針對包含可見標註且顯示 BOM ID 的幾何全景項目顯示 BOM 表格項目。(即其標註的文字屬性設為 BOM ID 之全景項目)。
|
|
文字
|
-
字型
-
可指定 BOM 表格文字的字型家族、樣式和最大大小。視表格內容和為表格配置的空間而定，實際的字型可能會比較小。
|
-
大小
-
可指定文字大小 (點)。預設大小由字型大小 (在 [預設] 文件屬性 - 紙張空間 中) 指定。
註:
-
字型 (大小) 和大小屬性是連結的。
- 因為大小是以像素方式儲存在 Composer 檔案中，因此變更螢幕解析度 (DPI) 會變更渲染的文字大小。
|
|
位置
|
-
位置
-
可指定 BOM 表格在視埠中的位置：
-
自由 - 可讓您手動放置面板及調整面板大小。左、上、寬度和高度屬性 (公釐) 只有在已選擇自由時才能使用。
-
下、上、左、右 - 可將面板置於指定位置。專屬紙張空間 (%) 屬性可決定面板大小。
註:
面板大小可定義 BOM 表格的最大大小。視表格內容和指定的字型大小而定，實際的 BOM 表格可能會比較小。
|
-
專屬紙張空間 (%)
-
(當位置為自由時不可用。)可指定 BOM 表格能佔用之紙張空間的最大百分比。視表格內容和指定的字型大小而定，實際的 BOM 表格可能會比較小。
註:
此選項會在需要時取代字型大小。
|
-
左
-
可指定距離紙張空間左邊緣的距離 (公釐)。
|
-
上
-
可指定距離紙張空間頂部邊緣的距離 (公釐)。
|
-
寬度
-
可指定面板寬度 (公釐)。
|
-
高度
-
可指定面板高度 (公釐)。
|
|
陰影
|
-
顯示
-
可在 2D 面板之下顯示陰影，為全景項目提供 3D 效果。  |  | | 已停用 | 已啟用 |
|
-
預設
-
可讓您選擇陰影屬性的預先定義組合：  | 右下 |  | 光環 |  | 下 |  | 凹凸 |  | 使用者 (當您修改預設時，會自動選擇) |
|
-
距離
-
可指定陰影相對於面板中心的偏移 (公釐)。  |  | | 3 公釐 | 15 公釐 |
|
-
方位
-
可指定陰影相對於面板右側的位置，以度 (º) 為單位。
|
-
不透明度
-
可指定從 0 (透明) 到 255 (不透明) 的陰影不透明度。  |  | | 50 | 255 |
|
-
模糊
-
可指定從 0 (無模糊) 到 20 (高模糊) 的陰影清晰度。  |  | | 0 | 20 |
|
|
BOM 色彩
|
-
表頭文字色彩
-
可指定表頭列的文字色彩。  |  | | 預設色彩 | 自訂色彩 |
|
-
表頭填補色彩
- 可指定表頭列的填補色彩。
|
-
列文字色彩
- 可指定除表頭外所有列的文字色彩。
|
-
奇數列填補色彩
- 可指定奇數列的填補色彩。
|
-
偶數列填補色彩
-
可指定偶數列的填補色彩。
|
