您可以繪製一條剖面線，利用假想切割平面切割模型，以在剖面視圖中取得零件的剖面。
輸入
AM_SectionLine 指令以繪製剖面線。指令可讓您控制剖面線中不同圖元的外觀，例如箭頭、線條和名稱。您可以在圖元上為下列類型的剖面視圖產生多個剖面：
| 剖面視圖類型 |
描述 |
| 完整剖面 |
穿過圖元完整長度的切割平面。 |
| 對正的剖面 |
穿過圖元的兩個非平行切割平面。可在圓柱圖元上使用這些剖面。 |
| 半剖面 |
穿過圖元至剖面部分的切割平面。 |
| 偏移剖面 |
彎曲以通過圖元特徵的切割平面。可在不屬於直線的圖元上使用這些剖面。 |
範例：完整剖面

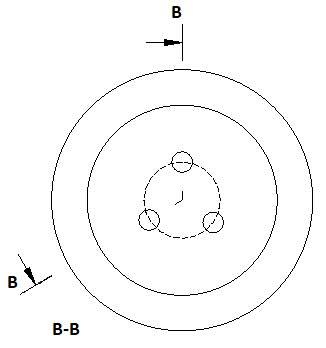

範例：對正的剖面

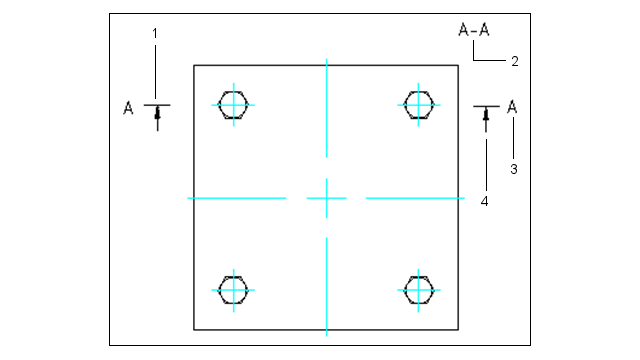

指令可產生下列圖元：
| 圖元 |
描述 |
| 1 |
剖面線 |
| 2 |
剖面視圖標示 |
| 3 |
剖面視圖識別符號 |
| 4 |
方向箭頭 |
