Topo Tracer

Topo Tracer 可追蹤 2D 地形影像並產生 3D 網格、表面或實體，藉此在工程圖中產生 3D 橫向離隙。

首先，將地形影像附加到工程圖中，並選擇要追蹤的區域。 您可以使用 Autotrace 功能，自動追蹤輪廓線或手動追蹤每個線條。 您可以分割線條，然後結合兩個線條的終點以產生連續線條。 高度比例選項可讓您指定 2D 影像中輪廓線高度與工程圖中使用的 DraftSight 單位之間的關係。

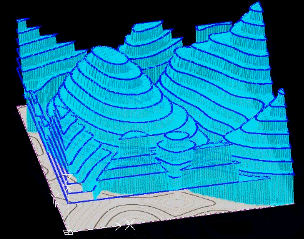

完成追蹤所有線條和指定的高度後，即可產生多邊形網格、面或實體 3D 橫向離隙。
