套用移動活動

使用移動活動,以指定距離和角度移動圖元。

若要在 CustomBlock 定義中定義移動活動,您必須將活動套用至一個元素,並與 CustomBlock 圖元的選擇組建立關聯。

您可以將移動活動套用至下列元素:

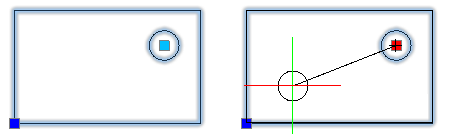

  • 。從選擇集往任何方向移動圖元。

    點元素會在圖塊參考中定義移動活動的抓取點位置。

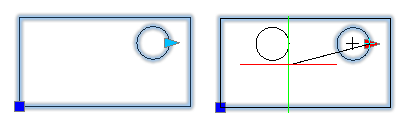

  • 線性。僅從選擇集在線性元素所指定的方向中移動圖元。

    線性元素可定義移動活動的抓取點數目,以及其於圖塊參考中的位置。

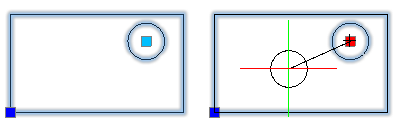

  • 極性。從選擇集往任何方向移動圖元。

  • XY。按元素指定的 X、Y 或 XY 方向,從選擇組移動圖元。

    XY 元素可定義移動活動的抓取點數目,以及其於圖塊參考中的位置。

若要將移動活動套用於 CustomBlock 定義:

  1. 在圖塊編輯器中,於指令提示鍵入 CBActivityTool
  2. 指定移動選項。
  3. 在圖面中,指定下列其中一項元素以關聯活動:
    • 線性
    • 極性
    • XY
  4. 指定要與移動活動關聯的元素主要點。
  5. 選擇要與活動關聯的圖元,然後按下 Enter 鍵。

    活動圖示即會顯示在指定的元素中。
