零件表標籤 - 命名的 BOM

使用零件表標籤來檢視經命名的 BOM。 可以從經計算的 BOM 及 SOLIDWORKS BOM 中儲存命名的 BOM。

要顯示經計算的 BOM：

在您的本機檔案資料保險箱中，選擇一個 SOLIDWORKS 組合件或工程圖。 在零件表標籤上，為BOM選擇一個命名的 BOM 圖示或 SOLIDWORKS 命名的 BOM 圖示。

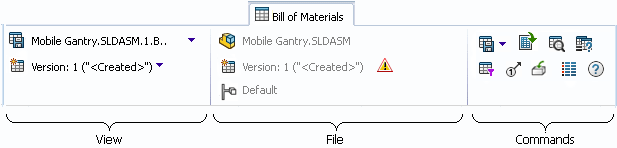

視圖

有關命名的 BOM 的資訊。

零件表 BOM 類型。 選擇一個命名的 BOM 或 SOLIDWORKS 命名的 BOM 。
  BOM 版本 檢視之零件表的版本。

檔案

有關與命名的 BOM 相關聯之檔案的資訊。

來源 (唯讀) 與命名的 BOM 相關聯的組合件或工程圖。
來源版本 （唯讀）相關聯檔案的版本。

如果存在來源檔案的更新版本，且您可以更新命名的 BOM 資料來與其相符，則文字欄位結尾的更新來源版本 圖示會顯示為 。

如果命名的 BOM 與來源檔案的覆寫版本相關聯，則更新來源版本圖示會顯示為 。

如果圖示顯示為 ，則表示命名的 BOM 是根據來源檔案的最新版本而來。
模型組態 (唯讀) 相關聯檔案的模型組態。

指令

儲存快顯 選擇儲存來儲存 BOM，或另存新檔來儲存新命名的 BOM。
開啟為 CSV 在 Excel 中開啟 BOM 為逗號分隔的檔案。
轉換視圖 在零件表視圖及檔案視圖間切換。
搜尋 搜尋 BOM 來找出文字字串。
比較 變更「零件表」標籤配置，使您可以選擇第二個 BOM 以進行比較。
濾器 開啟濾器對話方塊，您可於其中指定要顯示的 BOM 內容。
位置編號 開啟 位置編號 對話方塊。
無法將位置編號加入至 SOLIDWORKS 命名的零件表中。
取出
存回
說明

BOM 表格屬性

命名的 BOM 所擁有的欄位組態，與其導出來源的 BOM 一樣。 這些是預設的 BOM 欄。 您的管理員可能已使用不同的欄顯示組態 BOM 範本。

檔案名稱 組合件零組件的檔案名稱。
模型組態 組合件中的模型組態名稱。
零件名稱 定義在零組件中的零件名稱。
數量 此模型組態的零組件數量。
狀態 零組件檔案在 SOLIDWORKS PDM 中的狀態。
敘述 檔案的零組件描述。
修訂版 零組件檔案在 SOLIDWORKS PDM 中的修訂版編號。

快顯功能表

BOM 表格中的捷徑功能表可使編輯命名的 BOM 變得更容易。

用右鍵按一下欄表頭來存取用來修改欄配置的指令。

插入 可讓您透過選擇右移一欄或左移一欄來插入欄。
隱藏欄位 隱藏所選欄。
取消隱藏欄位 列出隱藏欄並取消隱藏您選擇的欄。
全部取消隱藏 取消隱藏所有隱藏的欄。
更新欄位 顯示 更新 BOM 對話方塊，您可以在其中修改所選欄的名稱、對正與預設寬度。
刪除攔 刪除已加入至 BOM 的欄。

加入的欄可透過 識別。

在 BOM 清單中按右鍵來選擇檔案，並顯示下列指令。

在新視窗中瀏覽 開啟新 Explorer 視窗，您所選檔案會位於新視窗的上方窗格。
瀏覽至 右窗格上半部的焦點會變更為所選檔案。 如果所選檔案為工程圖或組合件，就會顯示檔案的 BOM。
插入 在 BOM 中插入空白列：
  • 列上方可在階層的相同層級中，於所選列上方插入列。
  • 列下方可在階層的相同層級中，於所選列下方插入列。
  • 子列可在所選列下方插入列，作為所選列的子列。
複製 複製所選列。
貼上 如果您複製列，可將其貼在游標位置。
刪除 刪除所選的列。

僅適用於您已加入的列。

隱藏列 隱藏所選列。
解除隱藏列 列出隱藏列並取消隱藏您選擇的列。
全部取消隱藏 取消隱藏所有隱藏的列。
針對名為 BOM 的存回，依您的權限和檔案快顯功能表的自訂情況，您可以擁有其他檔案指令。
變更縮圖預覽大小 將縮圖預覽的大小變更為小、中或大。 依預設會選取中。
當您在一個表格選擇大小時，SOLIDWORKS PDM 會在適用的表格中及標籤上設定同樣的大小。 如果您選擇中或大，非 SOLIDWORKS 檔案的縮圖預覽可能無法清楚顯示。
