零件表標籤 - 熔接除料清單或熔接 BOM

使用零件表標籤來檢視熔接零件的除料清單或熔接 BOM。

熔接 BOM 列出了熔接零件的零組件及全部的零組件長度。除料清單包含每個零組件的切除長度及數量。

您無法修改除料清單或熔接 BOM，且您無法將其另存為命名的 BOM。 您可以將除料清單或熔接 BOM 開啟為 .csv 檔案。

顯示除料清單或熔接 BOM：

選取一個多本體零件。 在零件表標籤上，為 BOM選擇熔接除料清單 或熔接 BOM 。

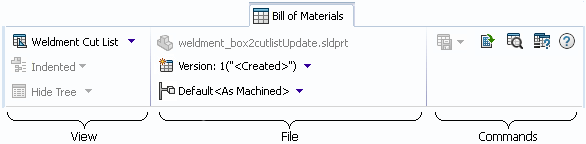

熔接 BOM 與熔接除料清單的零件表工具列配置相同：

BOM_UI_Weldment_cutlist

視圖

零件表 所選 BOM 的類型可以是熔接除料清單 或熔接 BOM 。

檔案(F)

來源 （唯讀）熔接零件檔案名稱。
檔案版本 檔案的版本。
模型組態 模型組態名稱。

指令

這些指令適用於熔接除料清單與熔接 BOM。
BOM_UI_Open_as_CSV_file 開啟為 CSV 在 Excel 中開啟 BOM 為逗號分隔的檔案。
搜尋 搜尋 BOM 來找出文字字串。
比較 變更「零件表」標籤配置，使您可以選擇第二個 BOM 以進行比較。
說明 存取文意感應的說明。

BOM 表格屬性

熔接除料清單與熔接 BOM 的欄與格式可在 SOLIDWORKS PDM 管理員產生的 BOM 範本中定義。
