中心符號線 PropertyManager

在工程圖中插入中心符號線時設定屬性。可用的屬性取決於所選的中心符號線類型。

顯示中心符號線 PropertyManager:

在工程圖中按一下 中心符號線 Tool_Annotate_Center_Mark.gif (「註記」工具列) 或 插入 > 註記 > 中心符號線

樣式

定義中心符號線的樣式。 詳細資訊請參閱樣式

自動插入

對所有鑽孔

選項

對所有圓角

選項

對所有狹槽

選項

狹槽中心符號線

PM_Center_Mark_Slot_Center.gif 狹槽中心
將中心符號線插入直狹槽中的狹槽中心
PM_Center_Mark_Slot_Ends.gif 狹槽尾端
將中心符號線插入直狹槽中的狹槽尾端
PM_Center_Mark_Arc_Slot_Center.gif 弧狹槽中心
將中心符號線插入弧狹槽中的狹槽中心
PM_Center_Mark_Arc_Slot_Ends.gif 弧狹槽尾端
將中心符號線插入弧狹槽中的狹槽尾端

選項

連接線

連接中心符號線。

環狀線

以複製排列中的鑽孔產生大的環狀中心線。

徑向線

產生從複製排列的中心到複製排列中鑽孔的線條。

基準中心符號線

在複製排列的中心加入中心符號線。

手動插入選項

PM_Center_Mark_Single.gif 單一中心符號線


PM_Center_Mark_Linear.gif 線性中心符號線

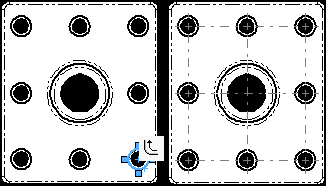

將中心符號線插入至圓或弧的直線複製排列中。 當是一直線複製排列時,按一下 衍生 Propagate.gif 以在複製排列的所有副本中產生中心符號線。

連接線。 連接中心符號線符號。
中心符號線衍生至直線複製排列中
有連接線的線性中心符號線
PM_Center_Mark_Circular.gif 環狀中心符號線
將中心符號線插入圓或弧的環狀複製排列中。

選項



狹槽中心符號線

PM_Center_Mark_Slot_Center.gif 狹槽中心
將中心符號線插入直狹槽中的狹槽中心
PM_Center_Mark_Slot_Ends.gif 狹槽尾端
將中心符號線插入直狹槽中的狹槽尾端
PM_Center_Mark_Arc_Slot_Center.gif 弧狹槽中心
將中心符號線插入弧狹槽中的狹槽中心
PM_Center_Mark_Arc_Slot_Ends.gif 弧狹槽尾端
將中心符號線插入弧狹槽中的狹槽尾端
  連接線 在可能的狀況下,為新的中心符號線自動加入連接線。

顯示屬性

清除使用文件預設以變更從文件屬性 - 中心線/ 中心符號線設定的下列屬性。

符號大小

符號大小為從中心點到中心符號線尾端的長度。

延伸線

中心點是關閉延伸線的中心符號線。 您可以拖曳延伸線來重新調整大小。

centermarks_extended_lines.gif centermarks_no_extended_lines.gif
所選的 清除

縫隙

縫隙是中心符號線與尺寸界線之間的距離。 當文件屬性 - 中心線/中心符號線中的依視圖比例縮放為清除狀態時,您便可以變更縫隙。

所選的 清除

中心線型式

centerline_font_selected.gif centerline_font_cleared.gif
所選的 清除

角度

PM_angle.gif 角度 如果中心符號線因為視圖旋轉而旋轉,旋轉的角度在此處出現。正的角度將中心符號線逆時針旋轉。

圖層

layer.png 圖層 在已命名圖層的工程圖中,選擇一個圖層。
