皮帶/鏈條 PropertyManager (草圖圖塊)

使用 皮帶/鏈條 Tool_BeltChain_Assembly.gif 工具 (「圖塊」工具列) 來產生皮帶輪或鏈輪機械裝置的配置草圖。

草圖必須是圖塊。

若要開啟此 PropertyManager:

在含有多個圓作為草圖圖塊的草圖中,按一下 皮帶/鏈條 Tool_BeltChain_Assembly.gif (「圖塊」工具列) 或 工具 > 草圖圖元 > 皮帶/鏈條

皮帶成員

bounding_ents.png 皮帶輪零組件 加入弧或圓。

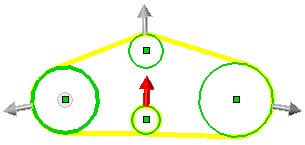

PM_move_up.gif 上移 依序將所選的皮帶輪零組件向上移動。
PM_move_down.gif 下移 依序將所選的皮帶輪零組件向下移動。

視訊:移動滑輪零組件

PM_flip_radiate_direction.gif 反轉皮帶邊(F) 變更所有零組件中皮帶所在的邊。

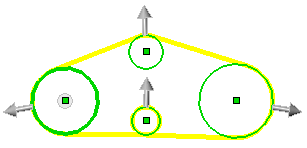

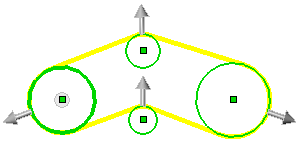

在圖面中,按一下每個弧的控制點以變更所選零組件中皮帶所在位置的邊。


屬性

驅動(D) 定義皮帶的長度。 當清除時,系統會計算皮帶的長度。

設定在您關閉皮帶/鏈條 PropertyManager 之後會套用的值。根據現有的限制,會有一個或多個皮帶零組件移動會根據您設定的皮帶長度調整。

皮帶長度會顯示在 FeatureManager (特徵管理員) 皮帶 中。 在 編輯草圖 模式中,用右鍵按一下 FeatureManager (特徵管理員) 中的 皮帶 ,然後選擇 編輯皮帶 來變更數值。
使用皮帶厚度(T) 指定皮帶厚度值。

無皮帶厚度


套用皮帶厚度

嚙合皮帶(E) 清除來取消嚙合皮帶的機制。
