隱藏和顯示本體

對多本體零件，您可以使用檢視 > 隱藏/顯示 > 本體來隱藏或顯示曲面或實體本體。

如要隱藏和顯示實體：

  1. 開啟一個包含多個曲面本體或實體的文件。
  2. 按一下檢視 > 隱藏/顯示 > 本體。
  3. 在 PropertyManager 的隱藏本體之下，在圖面中為曲面/實體 選擇本體。
    當您選擇一個本體時，在圖面中它會變得半透明。

  4. 按一下 。
    所選圖元保持為隱藏狀態。

  5. 要預覽隱藏的本體，在 FeatureManager(特徵管理員) 設計樹狀結構中，請執行下列操作之一：
    • 要預覽單一隱藏的本體，選擇該本體。
    • 要預覽多個隱藏的本體，請按 Shift 或 Ctrl 並選擇本體。
    • 要移除預覽，在圖面中按一下以取消選擇該本體。
    在圖面中，本體會顯示為透明。
  6. 再按一下檢視 > 隱藏/顯示 > 本體來開啟 PropertyManager。
  7. 在圖面中選擇半透明的本體。您可以選擇某些或全部的透明本體。
  8. 按一下 。
    您所選半透明圖元再次可見。

    您也可以使用快顯功能表來隱藏曲面，而不使用 PropertyManager 來預覽您選的圖元。如要再次顯示隱藏的曲面，可再按一下 檢視 > 隱藏/顯示 > 本體 ，在圖面中選擇半透明本體並按一下 。

    您仍然可以從 FeatureManager(特徵管理員) 設計樹狀結構中選擇以隱藏或顯示，但這樣不會開啟 PropertyManager 或不會以半透明狀態顯示模型。

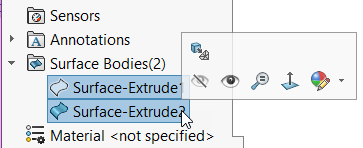

    當您在 FeatureManager(特徵管理員) 中多重選擇結合顯示和隱藏狀態的本體、平面或草圖時，文意感應工具列會同時顯示隱藏 和顯示 工具。

    您可以按一下隱藏或顯示來變更所有所選圖元的顯示狀態。
