遺失圖元快顯工具列

在您取代組合件中的零組件時,遺失的圖元快顯工具列可協助您在取代結合參考時,在現有結合中進行導覽。

從快顯工具列中,您可以:
  • 只顯示取代零件、顯示取代零件與相關零件,或顯示整個組合件。
  • 復原選擇與操作。
  • 刪除結合。
  • 跳過結合。
  • 切換結合對正。

若要存取遺失圖元快顯工具列,請選擇取代 PropertyManager 中的重新附加結合選項:

  1. 用右鍵按一下零組件,然後選擇取代零組件
  2. 在 PropertyManager 中:
    1. 對於使用這一個 ,選擇取代零組件。
    2. 選項下,選擇重新附加結合
    3. 按一下

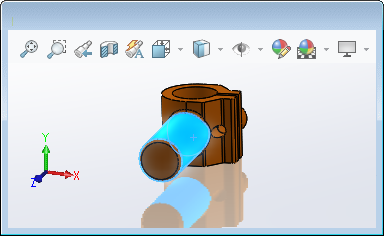

    結合圖元 PropertyManager 會開啟。「遺失圖元」快顯工具列隨即出現,視窗會顯示原始零組件並強調顯示遺失結合圖元。





  隔離顯示 控制要在圖面中顯示哪些零組件,有助於您專注於遺失的結合圖元。按一下隔離顯示並選擇:
所選圖元 僅顯示您要插入的零組件。
圖元及結合的零件 顯示您要插入的零組件,以及與您要取代的零件相結合的零組件。
整個組合件 顯示此組合件中的所有可見零組件。
復原(U) 復原上一個動作。
刪除結合 刪除所選的結合。
下一個參考 選擇清單中的下一個結合圖元,對目前圖元不進行任何動作。
反轉結合對正 切換結合對正
