導角尺寸

您可以在工程圖中標註導角尺寸。除了一般的尺寸顯示屬性之外，導角尺寸有其自己的導線顯示、文字顯示、及 X 顯示的選項。

X 顯示是導角尺寸兩個數字中 X 的大小，例如 1 X 45°（長度 X 角度）、45° X 1（角度 X 長度）、1 X 1 （長度 X 長度）、或 C1（45° 的導角）。

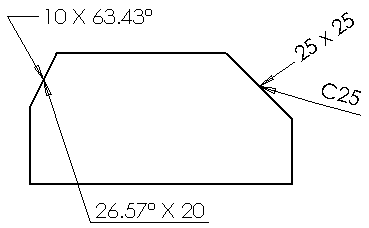

導角尺寸可以用不同的文字、導線類型及 X 大小顯示。

導角尺寸的公差類型包括：

• 無（None）
• 雙向
• 上下極限尺寸公差
• 對稱
• MIN
• MAX
• 配合 (僅限線性尺寸)
• 配合公差 (僅限線性尺寸)

您可以在工具 > 選項 > 文件屬性 > 尺寸 > 導角中設定導角尺寸導線顯示、文字顯示及 X 顯示的文件預設值。
