DimXpert 顯示公差狀態

DimXpert 的顯示公差狀態 工具，可識別主要在尺寸標註和公差標註方面為完全限制、不足限制和過多限制的製造特徵。 然而，特徵之間的特定幾何關係以及每個特徵相對於註記視角的方位亦會考慮在內。

範例

這些範例用來說明尺寸和公差在公差狀態方面的影響。

完全限制

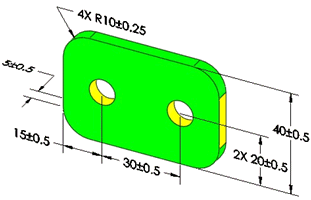

加號和減號尺寸

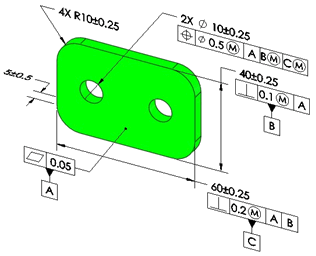

幾何公差

不足限制
在本例中，缺少雙孔複製排列的尺寸公差，且右側平面未標註尺寸或公差。
在本例中，鑽孔未沿著水平方向排列，且四周圓角缺少尺寸公差。

過多限制

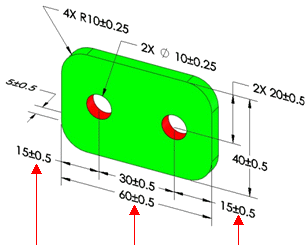

鑽孔複製排列位於左右平面上，且左右平面之間也套用了某種尺寸。 移除四個特徵所套用之四種尺寸的任一種，就能解決過多限制狀況。
