複雜角落管理範例

這個主題以各種修剪順序示範複雜角落範例：

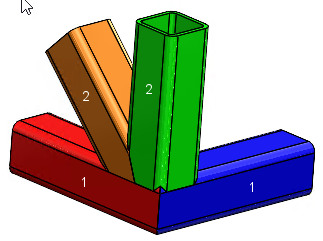

在下列範例中，成員的號碼代表修剪順序：
  • 修剪順序 = 1
  • 修剪順序 = 1
  • 修剪順序 = 2
  • 修剪順序 = 2
  • 修剪順序 = 1
  • 修剪順序 = 2
  • 修剪順序 = 2
  • 修剪順序 = 3
  • 修剪順序 = 1
  • 修剪順序 = 2
  • 修剪順序 = 3
  • 修剪順序 = 4
  • 修剪順序 = 1
  • 修剪順序 = 2
  • 修剪順序 = 3
  • 修剪順序 = 3

修剪類型：本體修剪

在複雜角落 PropertyManager 中，當您選擇具有本體修剪類型且修剪順序為 1 的成員時，成員會作為修剪工具使用。

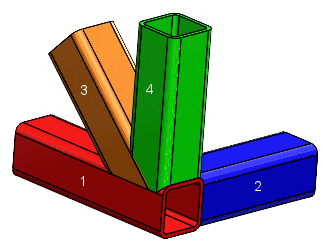

在以下範例中，成員 2 可作為修剪工具使用。下表表示成員的標註：
標註 說明
1 Member1：本體修剪，修剪順序 2
2 Member4：本體修剪，修剪順序 3
3 Memebr2：本體修剪，修剪順序 1
4 Member3：本體修剪，修剪順序 2

修剪類型：平面修剪

在複雜角落 PropertyManager 中，當您選擇具有平面修剪類型的成員時，成員會由本體修剪成員的組合修剪。

針對具有平面修剪類型的成員，成員會根據以下條件進行修剪：
  • 其修剪順序
  • 剩餘修剪成員的修剪順序和修剪類型
在以下範例中，成員 4 會由成員 1、2 和 3 的組合修剪。下表表示成員的標註：
標註 說明
1 Member1：平面修剪，修剪順序 1
2 Member4：平面修剪，修剪順序 2
3 Memebr2：本體修剪，修剪順序 1
4 Member3：本體修剪，修剪順序 2
具有第一接觸平面修剪的複雜角落 PropertyManager 第一接觸平面修剪
具有完整接觸平面修剪的複雜角落 PropertyManager 完整接觸平面修剪
