您可以編輯鑽孔標註格式定義檔案 calloutformat.txt，來修改鑽孔標註的格式。
以下是編輯 calloutformat.txt 的範例。
使用符號庫的程式碼，您可以定位符號，並以每個異型孔精靈的定義來排列它們。例如，<MOD-DIAM> 會產生一個直徑的符號。檔案結束包含變數的文字說明。
當您使用異形孔精靈產生鑽孔時，孔標註會使用異形孔精靈的資訊。異型孔精靈類型的預設格式儲存在
<install_dir>\solidworks\lang\<language>\calloutformat.txt 中。第二個檔案，即 calloutformat_2.txt，是一個簡化的版本。您可以編輯任何一個檔案。如果您要使用第二個檔案，必須將檔案重新命名為 calloutformat.txt，也就是 SOLIDWORKS 軟體參考的檔案。您可以在中，為鑽孔標註格式檔案設定預設資料夾的位置。
*有效的異型孔精靈的變數如下：
*變數
- *<hw-type>
- *<hw-std>
- *<hw-fsttyp>
- *<hw-fstsze>
- *<hw-cbdepth>
- *<hw-cbdia>
- *<hw-cdrlang>
- *<hw-cdrldepth>
- *<hw-cdrldia>
- *<hw-csang>
|
描述*
- 類型
- 標準
- 扣件類型
- 扣件大小
- 柱孔深度
- 柱孔直徑
- 柱孔角度
- 沈頭孔深度
- 沈頭孔直徑
- 錐孔角度
|
使用定義檔案：
- 找到您想要的鑽孔類型。

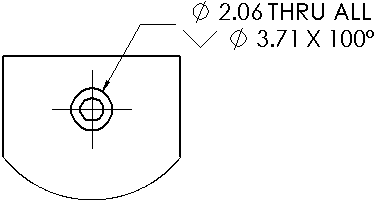

貫穿柱孔的定義：
COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
- 修改定義。

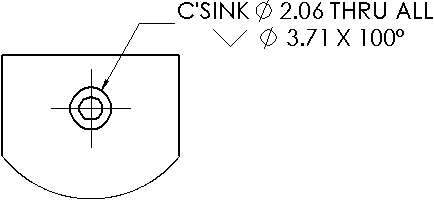

在此範例中，在 <MOD-DIAM> 符號之前加入了文字 C'SINK 及一個空格：
COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
