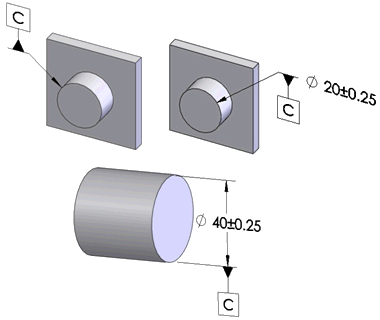

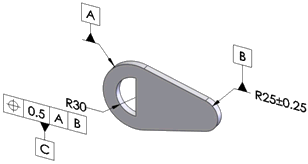

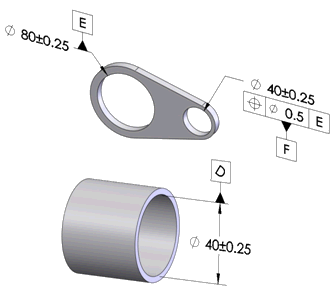

DimXpert 基準 您可以使用 DimXpert 基準 工具來定義基準特徵。 要存取此工具： 按一下基準 (MBD 尺寸工具列) 或工具 > MBD 尺寸 > 基準。 工具支援以下特徵類型： 填料 Cylinder 凹口 平面 簡易直孔 狹槽 寬度 大多數的 DimXpert 基準特徵 PropertyManager 的選項與非 DimXpert 基準特徵 PropertyManager 的選項均相同。 不同之處列出如下。 標示設定(S) 套用或編輯基準時，請輸入基準標示，並指定導線類型。 在工具 > 選項 > 文件屬性 > 草稿標準 > 註記 > 基準下，指定開始標籤。 輸入基準標籤時，會根據使用中工程圖標準來檢查輸入內容的語法。 例如： 對所有標準而言，輸入數值皆會產生警告訊息。 在 ANSI 中輸入 I、O 或 Q 會產生警告訊息。 在 ISO 中輸入 AA 會產生警告訊息。 導線 曲面 附加基準三角形至特徵的表面。 指引的導線 附加基準三角形至指引的導線。 尺寸 附加基準三角形至尺寸或特徵控制框架。 幾何公差 附加基準三角形至特徵控制框架。 基準範例（依特徵） 填料 Cylinder 凹口 平面 簡易直孔 狹槽 寬度
