變更熔珠的類型和大小

您可以在 FeatureManager(特徵管理員) 設計樹狀結構中用右鍵按一下熔珠，然後按一下編輯特徵 ，將熔珠編輯為您需要的任何特徵。 但也可以在熔接資料夾 內拖曳熔珠來變更熔接符號中的熔珠類型和大小。

當您使用下列的方法（不是編輯熔珠特徵）來變更熔珠的類型和大小時，只會變更熔接符號資訊。實際的熔珠特徵在圖面或在熔珠 PropertyManager 中並未變更。
  1. 在 FeatureManager(特徵管理員) 設計樹狀結構中，展開熔接資料夾 。
  2. 展開要變更的熔接 子資料夾。

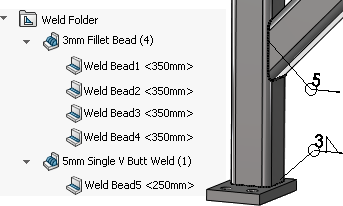

    在此影像中，有：
    • 四個 3mm 的圓角熔珠
    • 一個 5mm 的單面 V 形對焊

  3. 選擇要變更的熔珠 ，然後將其拖曳至不同的熔接 子資料夾，然後當指標變為 pointer_add_to_folder.gif 時放下它。
    您可以同時拖曳多個熔珠。
    會有一個對話方塊警示您，移動熔珠會變更熔接大小和類型。
  4. 按一下確定。

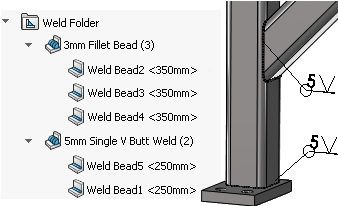

    熔珠將移至新的熔接 子資料夾，且其類型、大小和符號會更新。 熔接 子資料夾根據您加入資料夾的熔珠數量而增加。
