產生角落修剪

角落-修剪 工具會在展開鈑金零件的邊線或面上切除或加入材料。

1. 產生一個鈑金零件。
2. 按一下角落-修剪 (在鈑金工具列上)，或按一下插入 > 鈑金 > 角落修剪。
3. 在角落-修剪 PropertyManager 中，於離隙選項之下設定下列項目：

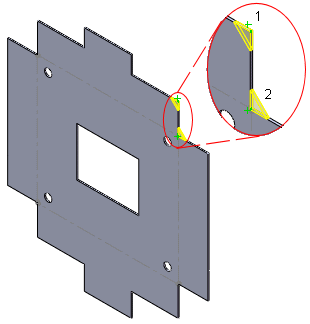

   1. 選擇角落邊線 的邊線。

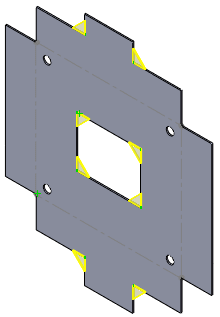

   2. 按一下集合所有角落。
   3. 為離隙類型選擇一個值。
   4. 選擇或清除置中於彎折線。
   5. 為半徑或邊長設定一個值。
   6. 選擇與厚度比例來設定一個值。
   7. 選擇相切於彎折。
   8. 選擇加入圓角為半徑 設定一個值。
4. 按一下 。
