在工程圖中插入熔接除料清單表格

插入熔接除料清單表格至工程圖中：

  1. 在工程圖中按一下 熔接除料清單 Tool_Weldment_Cut_List_Table.gif (「工程圖」工具列) 或 插入 > 表格 > 熔接除料清單。
  2. 選擇一個工程視圖。
  3. 在熔接除料清單 PropertyManager 中指定屬性，然後按一下 PM_OK.gif。
  4. 如果您沒有在 PropertyManager 中選擇附著至錨點，可透過在圖面中按一下來放置除料清單。
    您可以在工程圖頁中插入多個除料清單。
    請記得修剪零件文件中的結構成員，好讓工程圖中的除料清單上顯示正確的長度。 例如，使用 修剪/延伸 tool_Trim_Extend_Weldment.gif (「熔接」工具列) 來修剪橫跨成員的兩端，使其和側邊成員的面齊平，好讓除料清單中顯示正確的長度 (270)。

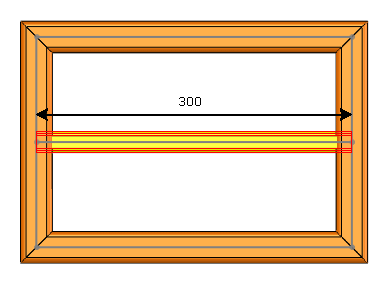

    修剪前

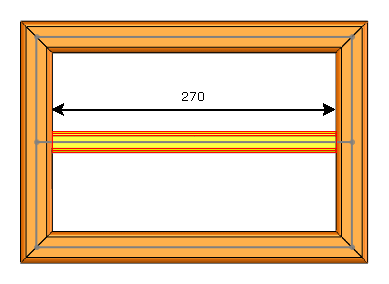

    修剪後
