繪製圓錐的草圖

要繪製圓錐的草圖：

  1. 按一下圓錐 Tool_Conic_Sketch.png (「草圖」工具列) 或 工具 > 草圖圖元 > 圓錐 。
    游標的形狀變為 pointer_conic_sketch.png。
    如果您在圓錐 PropertyManager 中按一下自動相切，可以跳過步驟 4。在此選項已啟用的情況下，圓錐形工具會在各端點套用相切並選擇曲線的上頂點。
  2. 在圖面中，按一下圓錐曲線的第一個端點，如圖所示。
  3. 按一下如圖所示的第二個端點。
  4. 拖曳游標，然後按一下以設定圓錐曲線的上頂點。

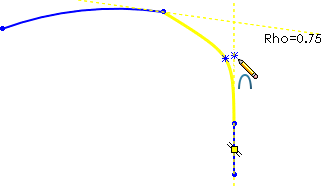

  5. 拖曳游標，然後按一下以設定 Rho 值。
    當您移動游標時，圓錐曲線的 Rho 值會隨之變更。
    會針對曲線的凸肩與頂點顯示參考點。
