另存為顯示狀態

您可以將組合件視覺化另存為一個顯示狀態。



在組合件視覺化標籤 中，按一下欄標題右側的箭頭 ，然後按一下新增顯示狀態 。
當您關閉「組合件視覺化」時，模型會回到其原始色彩。

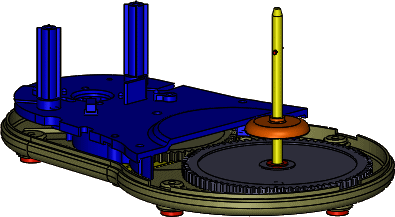

視覺化顯示狀態 n 會出現在 ConfigurationManager 上： 位於顯示狀態下的「CAD 家族 」標籤及「ConfigurationManager」標籤 。 當您連按兩下顯示狀態時，模型是以組合件視覺化的色彩顯示。

顯示狀態是當您產生顯示狀態時組合件色彩的快照。 如果變更零組件屬性值，顯示狀態並不會更新。 如果您要更新顯示狀態，請回到「組合件視覺化」並產生一個新的顯示狀態。
