附加尺寸界線

您可以將尺寸延伸線附加至頂點或草圖圖元。

1. 用右鍵按一下尺寸，然後按一下重新附加。

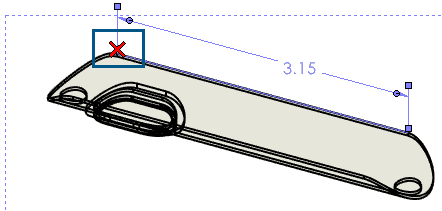

   SOLIDWORKS^® 會在延伸線上以 X 強調顯示點。


2. 在模型上選擇一個點來重新附加點到模型。
   點會重新附加至新的所選範圍。

   • SOLIDWORKS 視窗底部的狀態列會通知您要在模型上的哪個位置進行選擇。
   • 如果您作出無效的選擇，便會收到訊息通知。
   • 如果您不打算選擇模型上的某個點，請按下 Enter 鍵將 X 移至下一個點。
   • 重新附加不支援下列尺寸：
     • 輸入
     • DimXpert
     • 連續
     • 對稱線性直徑
     • 路徑長度
3. 重複步驟 2，直到尺寸界線上沒有任何使用 X 強調顯示的點。
