套用拘束時可以使用軸作為參考依據。您可以設定於徑向、圓周及軸向方向平移。如為薄殼及橫樑，可設定依上述方向為準進行旋轉。
針對周向平移所指定的角度 (θ) 係根據下列公式計算每個節點的實際平移 (v)：v = r. θ，其中 r 是從節點到參考軸的距離。
下表摘述此拘束類型的屬性：
| 屬性
|
值
|
|---|
| 實體的可能自由度 (DOF)
|
3 向平移
|
| 薄殼及橫樑的可能自由度 (DOF)
|
3 向平移及 3 向旋轉
|
| 桁架的可能自由度 (DOF)
|
3 向平移
|
| 3D 符號
|
|
|
| 平移
|
旋轉
|
|
| 可選圖元
|
頂點、邊線、面及橫樑接合
|
| 平移
|
 徑向位移
 周向位移
 軸向位移
|
| 旋轉 (僅適用於薄殼及橫樑)
|
相對於徑向方向
相對於圓周方向
相對於軸向方向
|
範例
|
|

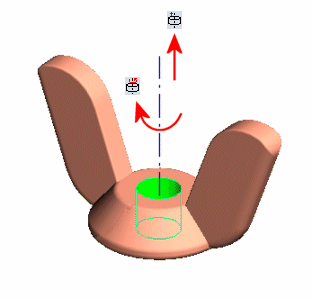

| 如下圖所示，圓柱面孔的所選面可相對於參考軸旋轉，或是沿著參考軸移動。紅色實線箭頭表示允許的運動。
|
|
|
|
|
| 圖 1
|
圖 2
|
圖 3
|
| 假設將圖 (1) 的環套入圖 (2) 的環中。內側環 (圖 1) 具有 18.2cm 的外徑，且是以彈性材料製成。外側環 (圖 2) 具有 18cm 的內徑，且是以剛性材料製成。要將內側環套入外側環 (圖 3)，需針對內側環的所選外側面指定相對於參考軸徑向位移 -0.1 cm。
|
