稜柱 vs. 車削

使用自動尺寸配置,您可以指定兩種零件類型之一,稜柱車削。此選項影響註記視角及用來顯示直徑尺寸的導線選項。使用幾何公差,選項同時影響用來定位與基準軸同心特徵的公差類型。

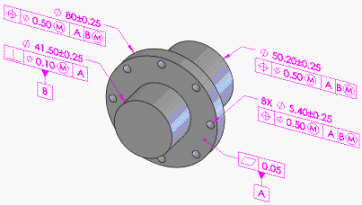

稜柱零件

在垂直於特徵軸的註記視角中,直徑尺寸是以直接的導線顯示。

位置公差被用來定位與基準軸同心的特徵。套用至直徑 41.50、50.20、及 80 的公差是位置公差。其與基準 B 的軸同心。

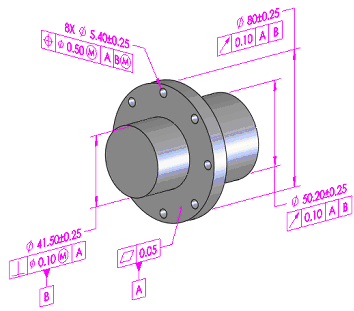

車削

在平行於特徵軸的註記視角中,直徑尺寸是以線性尺寸顯示。

偏轉公差被用來定位與基準軸同心的特徵。套用至直徑 41.50、50.20、及 80 的公差是偏轉公差。其與基準 B 的軸同心。
