加入爆炸直線

您可以使用爆炸線條草圖在爆炸視圖中手動新增一條爆炸線條。 爆炸線條草圖是一種 3D 草圖。

插入爆炸直線草圖：

  1. 按一下爆炸直線草圖 (「組合件」工具列) 或插入 > 爆炸直線草圖。
    「爆炸草圖」工具列隨即出現。 路徑線 會啟動並開啟 路徑線 PropertyManager。
  2. 使用下列方法來加入爆炸線條：
    • 路徑線 (「爆炸草圖」工具列)
    • 轉折線 (「爆炸草圖」工具列)
    • 其他 3D 草圖工具 (在「草圖」工具列上)
    爆炸直線草圖中的所有直線會以虛線的型式顯示。
  3. 關閉草圖。
    3DExplode 草圖 會顯示在 ConfigurationManager 的爆炸視圖 之下。

指定爆炸線色彩

您可以指定爆炸線色彩。按一下選項 > 系統選項 > 色彩。在色彩調配設定下，選擇草圖，爆炸。

若要變更草圖中的爆炸線色彩：
  1. 在 ConfigurationManager 中，按一下 以展開爆炸視圖 。
  2. 用滑鼠右鍵按一下 3DExplode ，然後按一下草圖色彩 。
  3. 在草圖/曲線色彩 PropertyManager 中，選擇色彩。

範例 - 加入路徑線

在此範例中，會在爆炸視圖中，於軸中的銷和鑽孔之間加入路徑線。

加入路徑線：

  1. 在您要連接之兩個項目上各選擇一個面、環形邊線或直邊線。
    例如，選擇鑽孔的面和銷的環形邊線：

    路徑線的預覽隨即出現。

  2. 按一下 PM_OK.gif。
    路徑線隨即出現。


    路徑線工具處於啟用狀態，因此您可以插入多條線。

    爆炸直線草圖中的所有直線會以虛線的型式顯示。
  3. 您可以加入更多路徑線，或再按一下 PM_OK.gif 以關閉 PropertyManager。

範例 - 加入轉折線

在此範例中，爆炸直線草圖中的路徑線穿過零組件，因此加入轉折以圍繞該零組件。

將轉折加至路徑線：

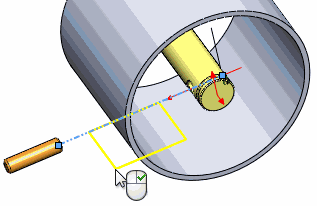

  1. 按一下轉折線 (在「爆炸草圖」工具列上)。
  2. 按一下直線來開始轉折。
  3. 移動游標來預覽轉折的寬度及深度。


    如果您按一下草圖直線，然後放開游標，便可以按下 Tab 來變更 3D 草圖中的基準面。 如果您按一下並拖曳 (而不放開)，則無法變更基準面。

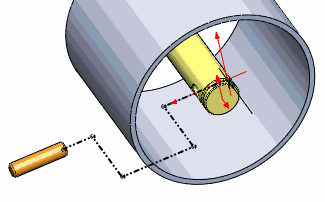

  4. 再按一下以完成轉折。


    轉折工具會保持啟用狀態，因此您可以插入多個轉折。

  5. 按一下 cancel.png 來關閉 PropertyManager。
