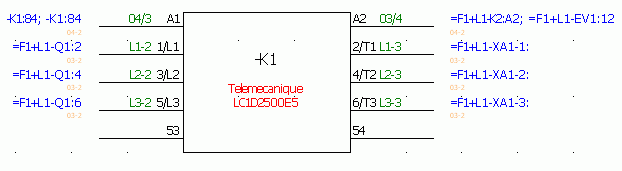

接線圖符號是顯示裝置佈線專用資訊的符號。其專用性質也表示您可以將其插在原理圖圖紙或佈線圖紙 (端子排、清單或 2D 佈局的圖紙) 之外。
接線圖符號是裝置在連接方面的呈現。除非其具有相關聯的製造商設備型號,否則您無法以接線圖符號來表示零組件。
接線圖符號具有特定的屬性,會在原理圖圖紙中衍生設備端子數目、等電位編號或電線編號、電纜接線端及電纜標注、終點符號標注與符號的位置。
接線圖符號以其標注 (與符號相同的標注) 與原理圖符號相關聯,且必須與製造商設備型號相關聯。

接線圖符號可以是製造商設備型號 (單一裝置) 或零組件 (一或多個符號,一或多個製造商設備型號) 的呈現。系統會在插入期間加以區別。
