由於接線圖符號本身就是符號，因此您可以在符號管理中產生此類型的符號。
管理接線圖符號的產生規則與原理圖符號的產生規則相同，只有連接點及回路除外。因為接線圖符號並未連接到電線，所以回路及連接點的插入指令無法使用。
屬性的定義
有兩種屬性：
- 用於衍生零組件專屬資料的屬性 (例如標注或製造商設備型號)。
- 用於衍生各零組件設備端子專屬連接資料的屬性。
您必須在
連接點區段 (結尾為
0) 中手動建立屬性。標注會納入設備端子的順序編號。使用與設備端子對應的適當順序編號來取代
0。
範例：
在回路及設備端子方面，以下方定義的 Schneider 電氣製造商設備型號 LC1D09B7 為例。

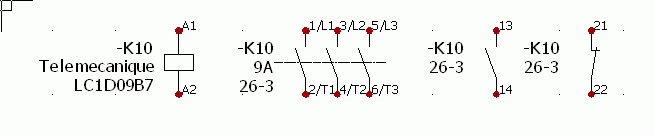

構成此製造商設備型號的原理圖符號如下：
- 若要衍生設備端子 A1 的編號，需放入 #Px_TAG_0 屬性
- 若要衍生設備端子 A2 的編號，需放入 #Px_TAG_1 屬性
- 若要衍生設備端子 1/L1 的編號，需放入 #Px_TAG_2 屬性
- 若要衍生設備端子 2/T1 的編號，需放入 #Px_TAG_3 屬性
- 若要衍生設備端子 21 的編號，需放入 #Px_TAG_10 屬性
- 若要衍生設備端子 22 的編號，需放入 #Px_TAG_11 屬性
其他專屬於連接點的屬性也是以相同方式運作。

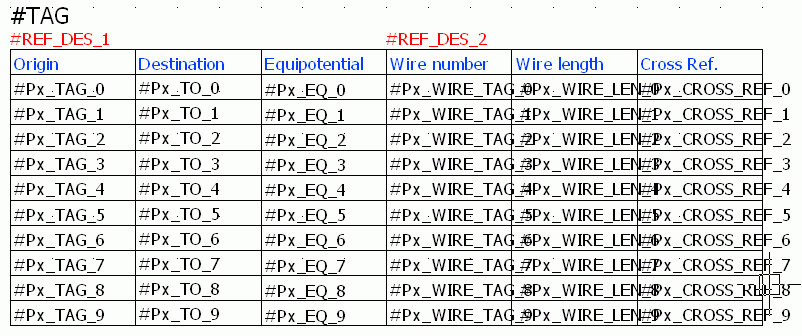

與
K10 標注相關聯的接線圖符號與下列項目類似：

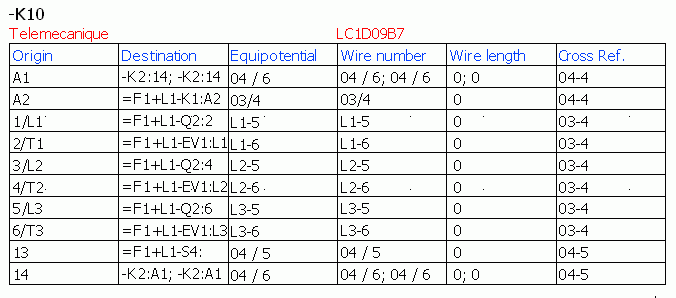

並會提供下列結果：
