產生連接點

您可以兩種方式產生連接點 (Cpoint)：使用 SOLIDWORKS Routing Library Manager，或使用 SOLIDWORKS Electrical 功能表中的工具。

SOLIDWORKS Routing Library Manager

若要使用 SOLIDWORKS Routing Library Manager 產生連線點：

  • SOLIDWORKS Electrical 3D 功能表：Electrical 零組件精靈。
  • 在功能表中，按一下工具 > SOLIDWORKS Electrical > Electrical 零組件精靈 。
  • 在功能表中，按一下工具 > 線路設計 > 線路設計工具 > Routing Library Manager。

Electrical 零組件精靈可讓您新增連接點，在零組件上連接電纜、電纜接線端和電線。

若要新增連接點︰
  1. 在精靈中的線路設計功能點之下：
    1. 選擇 Cpoint 類型。
    2. 按一下新增以存取管理連接點的介面。
Cpoint 選項不適用於 SOLIDWORKS Electrical 3D 線路設計 (僅限 SOLIDWORKS Routing)。

SOLIDWORKS Electrical 功能表

若要使用 SOLIDWORKS Electrical 功能表產生連接點：

  1. 在 SOLIDWORKS Electrical 功能表中，按一下下列其中一個選項：
    • 以回路資訊產生 CPoint
    • 使用製造商設備型號產生 Cpoint
    • 產生電纜 Cpoint (EWCable 點)

Cpoint 定義

  • 包含回路資訊的 CPoint。可讓您手動產生電線或電纜接線端的連接點。輸入回路編號和連接點編號 (請參閱 連接點管理)，並在圖形區域中選擇草圖點。
  • 來自製造商設備型號的 CPoint。從製造商設備型號的回路定義，產生電線或電纜接線端的連接點。按一下瀏覽以從製造商設備型號管理選擇製造商設備型號，然後從清單中選擇參考。在圖形區域中選擇清單、設備端子和對應的草圖點、邊線或圓柱形表面。

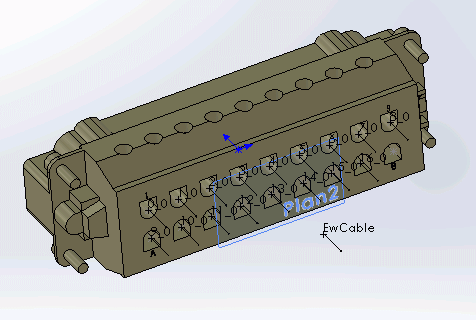

  • 電纜 CPoint。產生電纜的連接點。與電纜絕緣體切斷點相對應。在您要產生連線點的面上產生一個平行的面。在圖形區域中，選擇草圖點、邊線或圓柱形表面。
