SOLIDWORKS Electrical 使用者介面

SOLIDWORKS Electrical 以現代化且直覺化的使用者介面，為您提供建立電氣原理圖所需的所有工具。

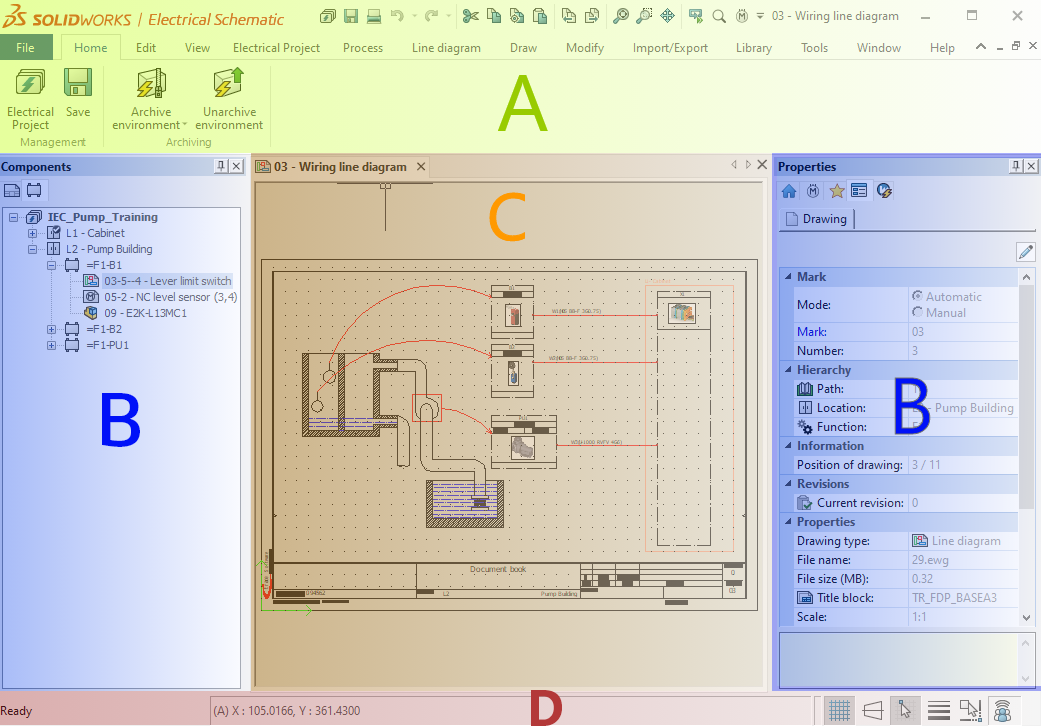

SOLIDWORKS Electrical Schematic

項目 描述
功能區 (影像中的 A) 功能表區域亦稱為功能區，集合了可讓您實現設計的指令。按一下標籤標題，以開啟功能區並顯示其指令。

可用的功能區標籤會因繪圖區中作為目前圖紙的類型而有所不同。例如，若您正在使用原理圖圖紙，則會提供原理圖標籤。如果您正在使用單線的佈線方框圖，則會提供佈線方框圖標籤。

某些指令具有下拉式功能表。按一下圖示來顯示下拉式指令。

若要摺疊或展開功能區功能表，按一下以下圖示之一：

也有可自訂的快速存取工具列。
可固定的控制板 (影像中的 B)

SOLIDWORKS Electrical 提供特定面板協助您進行原理圖設計。這些可固定的控制板可以放置在螢幕左右兩側。

可固定的控制板中包含與特定圖示相關聯的各個不同標籤。您可透過拖曳的方式，將標籤在可固定的控制板間移動。

您可以使用視圖功能表中可固定的控制板區段的指令，手動管理大部分標籤的顯示。某些標籤 (例如指令標籤或機櫃佈局標籤) 會自動開啟。

您可以儲存可固定的控制板佈局 (標籤與可固定控制板的位置)、回復已儲存的佈局，或重設以載入預設控制板佈局。

指令 描述
Electrical Content Portal 顯示網站以下載內容。
頁面 顯示回路工程頁面清單。
零組件 顯示零組件清單。
接線圖符號 可讓您插入接線圖符號 (製造商設備型號)。
機櫃佈局 可讓您在 2D 機櫃佈局圖紙中插入 2D 佈局圖。
指令 顯示目前指令的選項。
宏 顯示宏控制台。
符號 顯示符號控制台。
屬性 顯示所選元素的屬性。
資源 顯示一組指令，用於存取常用特徵和線上支援。

在原理圖工程中，當您將側邊控制板設定為自動隱藏時，控制板會保留自動隱藏設定。
圖形區域 (影像中的 C) 圖形區域會顯示組成回路工程的原理圖圖紙。您可以同時開啟多個圖紙。顯示的圖紙稱為目前圖紙。

關閉圖紙或開啟另一個圖紙時，所有圖紙都會自動儲存。您可以藉由選擇顯示您想要作為目前圖紙之圖紙名稱的標籤，在作用中的圖紙之間切換。圖紙標籤上的工具提示可指出圖紙的完整路徑。在圖紙中，您可以使用方向鍵移動圖元。
狀態列 (影像中的 D) 狀態列包含圖形區域中圖紙狀態的相關資訊。其中包含游標座標，讓您能夠管理圖紙參數。按一下狀態列中的參數 (像是正交投影、網格或抓取)，(或使用鍵盤快速鍵) 開啟或關閉參數。
參數 描述
網格 顯示或隱藏圖紙中的網格。
正交投影 開啟或關閉正交投影。這會修正游標在 X 或 Y 軸上的動作。
抓取 開啟或關閉抓取。抓取可讓您的游標抓取想要的位置。請勿將抓取與網格設定混淆。
線條寬度 開啟或關閉線條寬度。這會顯示或隱藏各種線條粗細程度。
物件抓取 開啟或關閉物件抓取。以滑鼠右鍵按一下抓取，以便存取及變更各個物件抓取設定。

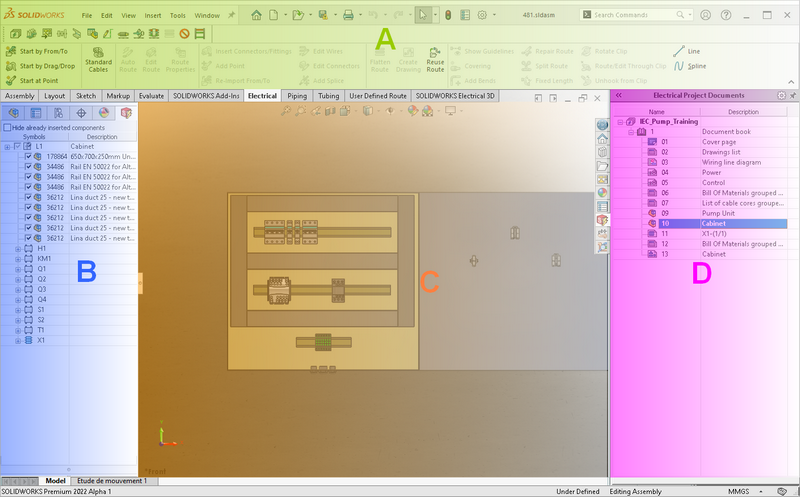

SOLIDWORKS Electrical 3D

當您在 SOLIDWORKS 軟體中進行設計時，即會顯示此介面。SOLIDWORKS Electrical 可讓您產生組合件佈局；佈線模組會自動執行組合件佈線。

項目 描述
功能表區域 (影像中的 A) 功能表區域將 SOLIDWORKS Electrical 指令集中於同一處。SOLIDWORKS Electrical 指令於工具列及下拉式功能表的功能區功能表中提供。
零組件 Explorer (影像中的 B) SOLIDWORKS Electrical 標籤為使用中時，會顯示此項目。此功能會依照零組件的放置位置列出零組件。零組件旁的核取方塊可讓您查看哪些零組件已插入繪圖區中。
圖形區域 (影像中的 C) SOLIDWORKS 圖形區域可讓您插入零組件，同時可在圖形區域中存取 SOLIDWORKS 指令。
頁面導覽器 (影像中的 D) SOLIDWORKS Electrical 標籤為使用中時，會顯示頁面導覽器。它會列出回路工程及回路工程內包含的圖紙與文件。在項目上按兩下 (或按一下滑鼠右鍵並在內容相關式功能表中選擇開啟) 即可將其開啟。只有 SOLIDWORKS 文件可以在圖形區域中開啟。

鍵盤快速鍵

  • Ctrl + W：關閉目前檔案。
  • Ctrl + P：列印目前的檔案。
  • Ctrl + N：產生新的 DWG 檔案。
  • Ctrl + O：開啟現有 DWG (或 DXF) 檔案。
  • Ctrl + Shift + S：將目前檔案另存新檔。
  • Ctrl + S：儲存目前檔案。
  • Ctrl + E：放大整個圖形。
  • Ctrl + F：在回路工程內搜尋。
  • Ctrl + KB：超連結。
  • Ctrl + Q：離開軟體。
  • Ctrl + X：剪下。
  • Ctrl + C：複製。
  • Ctrl + Shift + C：使用插入點複製。
  • Ctrl + V：貼上。
  • Ctrl + Shift + V：貼上特殊項目。
  • Del：刪除所選物件。
