位置輪廓

繪製位置時，您可以選擇輪廓的類型。

可固定的控制板會顯示其他選項。清單可讓您選擇輪廓的類型。

選取鋸齒時，SOLIDWORKS Electrical 會在矩形底線上插入一條鋸齒線，代表整個位置都未繪製。此選項不適用於以聚合線形式繪製的位置輪廓。

位置標注可讓您插入在可固定的控制板中顯示的符號。本符號與回路工程組態中儲存的符號相對應。如果您要插入其他符號，請按一下其他符號。

位置標注會自動置於輪廓的頂部。位置標注會由符號及可顯示資料的屬性或附加至位置的屬性來表示。您可執行許多功能，如有需要，您也可在位置標注上按一下滑鼠右鍵以編輯位置屬性。

設定位置輪廓的符號

按一下回路工程設定 > 符號標籤。

視需要使用下列選項：
選項 描述

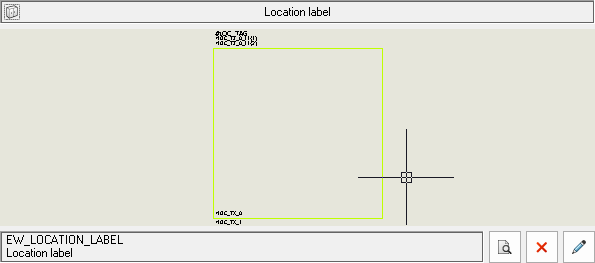

開啟符號選擇器以選擇所需符號。


移除符號。


開啟符號編輯器以進行修改。

代表位置標注的符號沒有回路或連接點。請在符號屬性中，選擇符號類型參數中的位置標示。
